1 设计原则及实现目标
1、 完善的设计理念：
包括符合安防技术发展潮流的特性化设计，完整的文物智能视频入侵报警与视频监控系统、电子巡查系统及监控室供电及接地系统、设备安装、调试、试运行、测试、验收的“交钥匙”工程管理制度，以及符合IS09000标准的质量控制体系。
2、 针对性的文物安全系统设计：
设计是根据安防工程的建筑结构及保护区需求设计出具备高可靠性、先进性、成熟性、安全性、易管理、易维护、易扩展、性价比高的安保系统。
3、 依据招标文件确定系统的功能：
我公司依据安防工程招标文件的要求，我们设计的方案包括智能视额入侵报警与视频监控系统、电子巡查系统及监控室供电及接地系统。
2 设计原则
1、 可靠性
安防监控系统的可靠性是第一位的。我公司在本工程系统设计、设备选型、调试、安装等环节都将严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求，贯彻质量条例，保证系统的可靠性。
4、 独立性
安防监控系统应建成为直属文物保护部门一体化管理的独立体系，绝不能作为其它弱电系统的子系统进行混合管理，以减少安防系统可能遭到的各种损坏或其它系统可能造成的干扰。
从行业管理的角度来讲，安防监控系统属于特行的一个分支，在业务上属于保卫部门管理，而其信息又直接为公安部门服务，从这个角度讲，安防监控系统也应是一个独立的系统。
5、 安全性
安防监控系统的程序或文件要有能力阻止未全防卫级别。硬设备具有防破坏报警的安全性功能。
6、 兼容性
新增系统应考虑与已经安装的安防设备良好的接入及匹配能力。系统设计采用支持并符合国际标准、国家标准、工业标准及行业标准的产品，使系统具有良好的兼容性，以利于将来系统的改造及维护。
7、 扩充性
安防系统是一个相对开放的系统，根据本项目特点，结合工程要求，以及今后发展的要求，应考虑系统有较大的扩充余地。
1）选择标准化和模块化的部件，具有很大的灵活性和容量扩展性。
2）遵守各种标准规定、规范进行设计，为系统的扩展提供一个良好的环境。
8、 易操作性及实用性
1）系统的操作简单、快捷、环节少以保证不同文化层次的操作者及有关领导熟练操作系统。系统具有高度友好的接口和可使用性。
2）系统有非常强的容错操作能力，使得在各种可能发生的误操作下，不引起系统的混乱。
3）系统应支持热插拔，具有良好的维护性。
9、 标准化
工程的设计、施工按照国家标准规范进行，以保证质量。
10、 经济性
在满足国家重点文物安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需搭配系统和设备，做到合理、实用、降低成本，从而达到极高的性能价格比，可降低系统安全管理的运营成本。
本项目的建设将以安全可靠，经济适用，为今后的扩容留有接口为主要目的，这是我们设计的主要指导思想。
3 实现目标
（1）专业化的设计人员进行设计。安全保卫系统是专业化很强的系统，从管理、设计、安装、调试到验收，都要经上级部门审核，只有专业化的人员进行设计，才能保证系统符合公安部门和文物安防事业的要求。
（2）系统应是稳定、可靠、易于维护、操作和符合管理需求的，并保证系统容易升级换代。
（3）施工图纸必需完善、合理，符合标准化的要求。
4 智能视频入侵报警与视频监控系统
视频监控子系统可以直接对现场的情况进行监视，是安防系统的基础，由以下几个部分：前端部分、主控部分、存储部分和显示部分组成。
前端摄像机从需要监控的面积、监控距离、现场光线、和监控的位置（室内、室外）、监控时间（白天、黑夜）等多方面进行综合考虑。
监控系统前端采用网络智能硬盘录像机和监控专用硬盘存储，监控中心采用NVR对重要录像进行长时间存数，录像存储时间不少于31天。
监控系统通过前端报警信息与视频进行联动，能够根据需要自动把报警现场图像切换到指定的监视器上显示，并白动录像取证和现场图像复核。
4.1 系统构成原理图

4.2 系统功能
根据文物区域形制和大小，设置球机和筒型摄像机的安装位置。
a）监控中心内的摄像机可对进出监控中心的人员进行身份识别，当内部发生报警时，室外摄像机又可兼顾建筑周围的门窗。
b）摄像机的安装位置与报警部位相对应，一旦入侵部位报警，通过报警联动功能实时地看清入侵部位的现场情况，从而能及时准确的识别报警的真伪，实时录像取证。
c）摄像机平时对重要防护目标、出入口实时监视，可及时发现险情、不法行为和治安等问题，从而能把问题制止在萌芽状态。
d）管理人员实行分级权限管理，防止人为将摄像机转离监控目标。
5 电子巡查系统
目前，项目所在地安全巡查工作主要依靠文物保护员的责任心和自觉性，并结合不定期的现场抽查等管理方法，对数据缺乏有效的处理手段。这样源头的巡检质量和数据真实性无法保障，同时采集回的数据也得不到很好的利用。因此需要借助现代新的技术搭建巡检信息管理平台提高巡检工作的质量。
5.1 系统概述
本次设计采用GPS在线式电子巡查系统。该系统是管理者考察巡查者是否在指定时间按巡查路线到达指定地点的一种手段。系统由GPS巡检器、巡更点、GIS地理信息系统、电脑及其管理软件等组成。巡更点安装在前端；巡查人员巡查时随身携带GPS巡检器；将巡更点安放在巡逻路线的关键点上，文物保护人员在巡逻的过程中用随身携带的GPS巡检器按线路顺序打卡，巡逻信息就会通过网络第一时间就信息传到监控中心的计算机中。
在规定时间内在监控中心未收到巡查信息，如巡查漏检、误点等信息在线式实时报警，并联动相应区域的视频安防监控，实时反映巡查工作情况。
在线式电子巡查系统帮助管理者随时了解巡查人员的工作情况，而且管理人员可通过软件随时更改巡逻路线，以配合不同场合或不同时间段的管理需要。巡查路线及巡查 点之间的巡查间隔时间可依据要求随时进行修改。
管理软件将事先设定的巡逻计划同实际的巡逻记录进行比较，就可得出巡逻漏检、误点等统计报表。
技术优点：
增强安全防范管理的科学化手段，技术实现具有先进性；
实现对巡检人员实时监控，达到集中管理的目的；
解决传统巡检模式下布线难的问题；
解决普通巡检模式下布点和数据无法实时上传的问题；
解决传统模式下无法使用地图显示巡检人员位置的问题；
解决感应式巡检模式下无法在电场及磁场条件下使用；
解决现场突发事件的应急处理实现对现场人员紧急调动；
实现巡检轨迹与巡检数据全部上传，提供轨迹回放与数据查询；

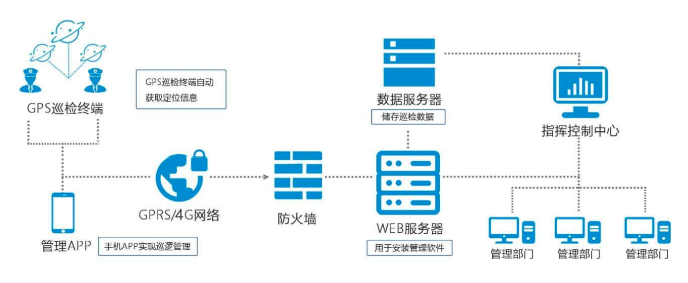

5.2 系统原理
系统由GPS智能终端和系统管理平台利用4G网络组成一个实时巡检管理系统。巡检人员在巡检时携带手持式的GPS智能终端，按巡检方式不同可设置自动向管理中心通过4G网络发送位置信息，若发现某片区发生故障可以记录在GPS智能终端内，并可经4G网络传回系统管理平台，在需要检查附属设施处，工作状态和运行参数也可以同样的方式传回系统管理平台。系统管理平台会对人员的位置信息，安全故障，设施的状态和参数自动统计，分析合评估，并生成各类统计分析报表，通过巡检到位报表了解巡检人 员的巡检轨迹和巡检到位情况；通过安全故障和设施状态、参数等数据类报表可掌握、分析设施运行情况，缺陷分析。
所有巡检人员位置信息，设备状态和运行参数可以实时，自动地进行汇总，并且最大程度保证了数据的客观与真实，避免了各种人为因素，并在数据真实的基础上，根据管理者的需求实现对设备状态和参数的分析和统计，为项目所在地治安巡检提供最有效的保障！

5.3 功能简介
自动接收卫星定位信息、自动感应读卡；
可将现场照片实时上传管理中心。
可通过打电话的方式汇报现场情况。
手动报警功能；
定点和轨迹两种巡检模式；
无信号时可将巡检信息保存在巡检器中。
5.4 线路设计
根据项目所在地管理单位的要求，设置巡更线路，在巡更路线上安装信息钮，保安巡检人员持巡更棒按照事先规定的时间和线路进行巡查，同时用巡更棒靠近线路上安装的信息钮，巡更棒将记录到达的地点及时间。管理者可以根据巡检报表考核巡检员，并给与相应的表彰或奖惩，这将有助于提高巡检员工作的主动性，并提高管理的科学性，达到及时发现安全隐患、减少安全事故、提高工作质量，将各种隐患消灭在萌芽之中，防患于未然的目的。
6 监控室供电及接地系统

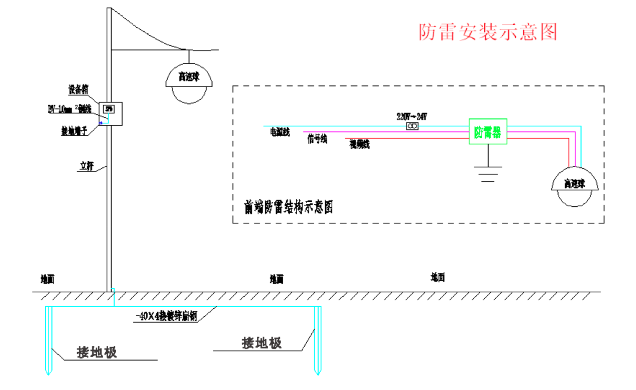

6.1 室外立杆防雷
室外雷击途径主要有：沿电源线路、视频线路、控制线路侵入的雷击和过电压，可能会危及摄像机，当金属立杆遭遇直击雷袭击时，其金属杆体往下泄流的瞬间会对其内部的信号线路产生比较强烈的干扰。所以本次项目所在地室外摄像机立杆应做以防雷接地装置。

具体措施：对现场水泥立杆进行利旧使用，在每根水泥立杆顶端加装避雷针一根，根据滚球法计算，避雷针的有效保护范围在三十度夹角内，所以避雷针的高度，必须按照设备的安装位置计算。接地电阻应做到10欧姆以下。
6.2 设备防雷
内室外立杆安装时，考虑到摄像机的防雷需要，在室外在室外摄像机上安装二合一防雷保护器，有效的保护室外摄像机的安全。
因安防系统中供电主要是监控中心集中供电，故电源防雷至关重要，监控中心配电箱内、室外弱电接入箱内安装电源防雷器，用于保证电源线路的安全。
6.3 监控中心接地
监控中心采用独立接地系统，室外埋设安装接地体，并在入户处微辅助等电位连接箱，将系统与入户处的防雷接地做总等电位连接，接地电阻不大于4欧姆。
在监控中心内敷设等电位接地网，并以最短的距离和接地系统相连接，即在静电地板下环形敷设30×3mm紫铜排作为接地网，在中间用50×0.3mm紫铜带敷设等电位网格地，网格尺寸为1.2米×1.2米。
监控中心所有电气和电子设备的金属外壳、机架、金属管槽、防静电接地、安全保护接地、屏蔽接地、信号工作接地、浪涌保护器接地等就近接至等电位接地端子板。等电位连接导体应采用绝缘铜导线，其截面积不应小于16mm²。
6.4 抗干扰设计
安防系统中常见的干扰源一般来自系统的内部或外部。内部干扰大部分是系统设备造成的，通过更换设备均可解决；间隔产生的干扰一般来自外部，由于干扰源不同，表现形式和抑制措施也各不相同。本方案设计中主要考虑了下面几种干扰及处理措施：电源干扰电源干扰一般表现为图像上有横问条纹问上或问下滚动，在垂直方向上产生图像扭动，此干扰产生的原因一般是由于交流电的电磁感应引起的。电源的纹波过大或绝缘不良也能造成这种干扰。
系统中由于采用了具有稳压、滤波作用的UPS电源，避免了由于电源质量引起的干扰。另外系统在设计施工中，主要通过改善设备对地或对交流电的绝缘程度、合理的布线走问以及加大交流电与信号的隔离度来消除这种干扰。
辐射干扰
这种干扰主要来白广播电台、发射台、雷达、高频设备等的电磁辐射，一般表现为图像抖动、扭曲或叠加上网状干扰或不规则点状条纹干扰。一般认为电缆是电磁干扰的主要发生器，也是主要的接收器。因此系统在施工布线中首先确保电缆屏蔽层组成统一的接地网，同时采用电缆穿金属管敷设，所有金属管保持电气连接并接地。
