1 项目概述
1.1 项目概况
本项目是更换办公楼内外摄像头及线缆拆除新做、监控系统及中控室改造等内容。
本期新建系统要求采用高清视频监控技术，实现视频图像信息的高清采集、高清编码、高清传输、高清存储、高清显示；系统基于IP网络传输技术，实现全网调度、管理及智能化应用，统一规划主支干信息通信链路、高性能高可用性视频监控专网，同时采用冗余机制，并按照实际使用需求充分预留各类链路保障未来业务发展对各项基础设施的需求。
1.2 功能需求
系统具备高可靠性、高开放性的特征：通过采用业内成熟、主流的设备来提高系统可靠性，尤其是录像存储的稳定性，投标产品和系统设计要符合国家、行业有关技术标准和规范。
具备快速部署、及时维护的特征：通过采用高集成化、模块化设计的设备提高系统部署效率，减少系统调试周期，系统能及时发现前端监控系统的故障并及时告警，快速相应。
本次高清监控系统升级改造要将现有视频监控系统设备和链路整体替换。统一规划主支干信息通信链路、高性能高可用性视频监控专网，同时采用冗余机制，并按照实际使用需求充分预留各类链路保障未来业务发展对各项基础设施的需求。
视频前端系统：前端支持多种类型的摄像机接入，本项目配置高清网络半球、枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式 及标准的通信协议，可直接接入网络并进行视频图像的传输。
视频存储系统：视频存储系统负责对视频数据进行存储，本项目配置前端存储和集中存储进行数据存储。
供配电部署：整体视频监控系统所有设备均采用UPS电源供电以保障系统的稳定可靠；控制中心部署：配置完善的防雷及等电位接地装置，同时总控室内所有设备及进出入管路、金属构件均采用综合接地法做接地处理，配置独立的专用的配电装置。
通信链路部署：视频监控系统采用全千兆接入；主干采用24芯单模光缆，由总控室机柜敷设至各楼层汇聚点；支干采用六类非屏蔽网络双绞线，由各楼层汇聚敷设至前端视频监控点位。
网络建设链接构建一套独立物联网构架网络，满足对未来智慧物理控制扩展需要，确保 物联网网络构架接入安全；同时实现统一运维、统一管控、资产可视化。方便终端的安全威 胁检测，方便联动交换机实现对有威胁的终端一键封堵。
2 系统总体设计
2.1 方案可靠性
可靠性是指产品、系统在一定时间内、一定条件下无故障执行指定功能的能力。
1）产品可靠性
产品是构成系统的最小单元，衡量产品可靠性的主要指标是平均无故障时间。所选摄像机、监控主机的平均无故障时间超过20000小时。
所选服务器的平均无故障时间超过50000小时。
2）系统可靠性
系统可靠性牵涉面较广，通过以下技术手段能保证系统每个环节都具备高可靠性。包括：智能视频分析优势智能分析技术的应用，将传统的被动监控转化为主动监控，由系统通过先 进的分析算法，按照一定的规则进行实时的分析和判断，对可疑事件和行为进行告警，能够极大的提高视频的利用效率，提升监控系统的整体性能综合应用管理平台的报警管理服务器 统一快速接收智能分析系统分析的报警信息并转发给指定的中心监控管理软件客户端，可以 接入为后台运行的应用服务软件。为所有系统管理的监控设备提供报警接收转发服务和短消 息报警、邮件报警等远程报警服务，可以接入短消息报警模块。
综合应用管理平台接收到报警信息后，并通过弹出关联视频、声音、地图等多种方式通知用户。
软件平台---管理服务器热备技术
软件平台中，管理服务器是核心设备，作为整套软件平台的管理中心，担负着设备管理、用户管理、登陆验证等功能任务。管理服务器运行异常将导致系统无法正常工作。因此，我 们对管理服务器实现了热备技术，既可在多台管理服务器之间实现任务均分，又可实现某台 设备为其它设备热备功能，单台管理服务器发生故障时，其它管理服务器依然能接续服务。保证了系统运行的可靠性。
软件平台---接入服务器热备技术
软件平台中，接入服务器是核心设备，作为软件平台接入监控终端的组件，担负着设备注册、设备验证、设备接入等功能任务。接入服务器运行异常将导致系统无法正常访问终端。因此，我们对接入服务器实现了热备技术，既可在多台接入服务器之间实现任务均分， 又可实现某台设备为其它设备热备功能，单台接入服务器发生故障时，其它接入服务器依然 能接续服务。保证了系统运行的可靠性。
软件平台---流媒体服务器负载均衡技术
软件平台中，流媒体服务器是工作压力最大的设备，所有被监控中心或分控客户端使用的视频流都将经过流媒体服务器，担负着视频流分发等功能任务。流媒体服务器运行异常将 导致系统无法正常访问前端视频图像。因此，我们对流媒体服务器实现了负载均衡技术，既 可使每台流媒体服务器的转发压力保持在平均水平，又可多台流媒体服务之间的备份功能， 某台流媒体服务器发生故障时，其它流媒体服务器依然能接续服务。保证了系统运行的可靠性。
软件平台---数据库备份技术
借助上述技术能确保系统在长期运行过程中不会因为单点故障导致系统无法正常工作，从而有效规避系统风险。
2.2 方案安全性
系统安全性应从安全防范体系层次来考虑，包括：
1)物理环境的安全性
通常指通信线路的安全、物理设备的安全、设备运行环境的安全等。通信线路的安全性体现在线路备份、传输介质选择等。
硬件设备安全性体现在设备替换、设备拆卸、设备备份、防灾害能力、抗干扰能力等。设备运行环境包括防破坏、温度、湿度、烟尘、UPS电源保障等。
2)操作系统的安全性
通常指系统关键节点设备所采用的操作系统，包括：
操作系统自身缺陷带来的不安全因素，主要包括身份认证、访问控制等。对操作系统的安全配置问题。
病毒对操作系统的威胁。
3)网络安全性
本系统属于联网视频监控范畴，网络安全性是不可忽视的重要内容。在系统设计时，充分考虑：
网络层身份认证
网络资源的访问控制
数据传输的保密与完整性远程接入的安全
入侵检测手段与抗攻击方式网络节点设施防病毒
4)应用安全性
主要指提供服务所采用的应用软件和数据安全性。通常包括：防止非法使用、非法操作数据防篡改、防删除
5)管理安全性
管理制度从某种意义上极大地影响着整个系统的安全性，严格的安全制度、明确的部门安全职责划分、合理的人员角色配置都可以在很大程度上降低其它层次的安全漏洞。
2.3 系统运营经济性
系统经济性是一个综合指标，它是众多参数调和的结果。集中体现在：
1)初期投资建设经济性与可靠性取得均衡
初期投资建设时，经济性与可靠性是一对矛盾体，往往为了提升系统的可靠性，会大量采取冗余、备份等设计思路，如何在经济性和可靠性之间取得均衡，是系统设计的重要环节。对关键设备的定义。对因为单点故障而导致系统无法正常工作的设备坚决实施“1+1”热备策略，比如：接入服务器。同时，建议用户未来也考虑对管理服务器实施热备。
对次关键设备的定义。建议对因为单点故障而导致某项服务无法正常工作的设备实施“N+1”备份策略，即1台设备为多台设备执行热备，比如：存储服务器。
监控终端选择嵌入式低功耗设备，有利于降低系统能耗和用电量。
系统设计简洁明快，尽可能减少多层系统环节带来的设备投资和开销。
监控终端和软件平台的安装、培训、使用和维护都很简便、易用，由此而产生的安装费、培训费、维护费都相对低廉。
2)将后期运营成本纳入统筹考量范围
视频监控的特殊性在于后期维护量较大。如何降低维护量、减少运营维护成本，也是系统经济性的重要体现。
选择稳定可靠的监控终端。监控终端自身优劣将严重影响到后期维护量，监控终端必须由数项安全运行保障技术来支撑自身稳定可靠的运行。
智能化网管单元。软件平台必须具备智能监测网管单元，对监控终端、服务器执行实时自动监测，能及时准确定位故障点和故障原因，减少人工排查故障的工作量，提升系统智能化水平。
远程维护与升级策略。当监控终端面临内核代码更新换代时，能在监控中心实施远程维护、远程升级，减少人工现场升级的难度和工作量。
2.4 系统与其它业务部门信息联动、共享与业务扩展
信息联动、资源共享与业务扩展是系统开放性的重要体现，是发挥系统实战水平的基石。
1)紧急报警联动
紧急报警上传监控中心，联动现场监控画面自动弹出，联动客户端计算机发出语音提示。紧急报警上传监控中心，联动存储服务器录像，实现报警录像冗余存储策略。
2)资源共享
系统资源共享程度影响系统建成后复用度，高复用度系统能最大限度地减少未来重复投 资的几率，降低重复投资造成的浪费。
3)业务扩展
监控系统软件平台基于SOA（面向服务）架构模式，它更利于用户在未来使用过程中针对业务流程进行系统优化。
监控系统软件平台能提供数据信息的二次利用、再利用，降低开展其它业务应用的复杂度。
2.5 系统开放性
系统软件集成平台能很好地兼容不同的异构子系统，不同的技术、不同的产品都能纳入到该集成平台上来运行。
2.6 扩展性
系统软件集成平台与其它管理系统（如OA系统）实现对接，并提供完成集成工作的技术支持。
2.7 功能分析
分级管理功能：记录配置客户端、操作客户端的信息，包括用户名、密码和用户权限（系统资源），在客户端访问监控系统前执行登陆验证功能。建设以C/S为架构的管理平台，对于远程访问和控制的人员，可以通过授权登录WEB客户端，实现对摄像机云台、镜头的控制 和预览实时图像、查看录像资料等功能。
全天候监控功能：通过安装的全天候监控设备，全天候24小时成像，实时监控室内、电梯轿厢、电梯厅、安全通道、室外路口、周界、地下室、屋顶等区域的安全状况；
昼夜成像功能：方案中涉及到的半球摄像机和固定枪式摄像机采用红外模式的摄像机，可见光成像系统的彩色模式非常适合天气晴朗、能见度良好的状况下对监视范围内的观察监视识别；红外模式则具有优良的夜视性能和较高的视频分辨率，对于照度很低甚至0LUX照度的情况下具有良好的成像性能；
高清成像功能：主要出入口部署高清摄像机，室外的主要路口、开阔区域部署高清快速球型摄像机，利用高清成像技术对区域内实施监控，有利于车辆、人员面部等细部特征。
自动跟踪功能：周界和主要路口、室外开阔区域采用自动跟踪摄像机，当发现运动物体后，摄像机会停止继续执行巡逻的程序，而对目标图像变焦放大，并跟踪目标，以便将运动录像，并发出报警。这些动作都不需要操作人员的帮助，使操作人员能处理报警或采取其它行动。
前端设备控制功能：可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要；对于室外前端设备，还可远程启动雨刷、灯光等辅助功能。
智能视频分析功能：在周界、地面及地下停车场、湖面等等位置采用智能视频处理设备，具有视频分析识别报警功能，能够对周界、地面及地下停车场、湖面进行警戒线、警戒区域检测，对于满足条件的非法活动目标进行区分自动报警，为及时处警提供依据；
报警功能：系统对各监控点进行有效布防，避免人为破坏；当发生断电、视频遮挡、视频丢失等情况时，现场发出告警信号，同时将报警信息传输到监控中心，使管理人员第一时间了解现场情况。
联动功能：以综合安防管理平台为基础，通过视频监控、防盗报警、门禁、巡更、访客对讲等既可独立运行，又可统一协调管理的多功能、全方位、立体化安防自动化管理系统，从而建立起一套完善的、功能强大的技术防范体系，以满足对安全和管理的需要，配合人员管理，实现人防与安防的统一与协调。
集中管理指挥功能：在指挥中心采用综合管理软件，实现对各监控点多画面实时监控、录像、控制、报警处理和权限分配。
回放查询功能：有突发事件可以及时调看现场画面并进行实时录像，记录事件发生时间、地点、及时报警联动相关部门和人员进行处理，事后可对事件发生视频资料进行查询分析。
电子地图功能：系统软件多级电子地图，可以将区域的平面电子地图以可视化方式呈现每一个监控点的安装位置、报警点位置、设备状态等，利于操作员方便快捷地调用视频图像。
设备状态监测功能：对于系统前端节点为网络摄像机，它们与软件平台之间保持IP通信和心跳保活，软件平台能实时监测它们的运行状态，对工作异常的设备可发出报警信号。
3 系统组成
任何规模、任何形态、任何阶段的视频监控系统都可归纳为：由前端子系统、传输子系统、存储子系统、显示子系统和控制子系统组成。
将上述系统架构与本次项目图纸相结合，我们可以清晰地把系统建设归类：
（1）前端子系统
各个监控点的摄像机、光端机、光纤收发器及辅材，室外监控点还包括立杆、防雷、接 地等。
（2）传输子系统
即部署在的光纤和局域网，本次监控系统的主干网络传输部分采用光缆。
（3）存储子系统
即部署在中心机房的网络存储设备，由于采用集中存储模式，将由若干台磁盘阵列构成存储网络，给前端子系统提供存储服务。并为监控中心和分控客户端提供资料检索与回放服务。
（4）显示与控制子系统
即部署在监控中心的解码、显示设备和控制设备，具体包括显示设备及电视墙、解码设备、控制主机及控制台等。在本系统中工作人员借助它们完成监视与控制功能。

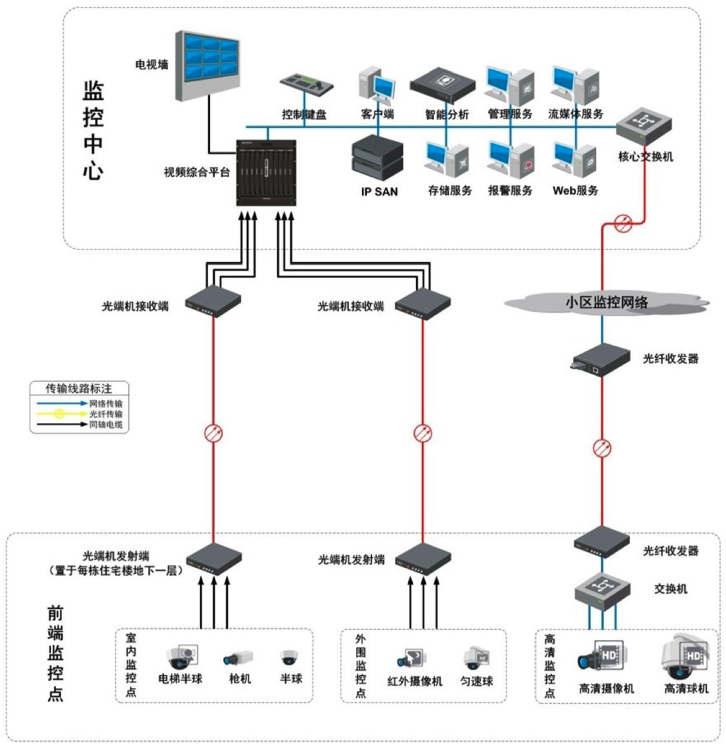

4 拓扑结构图

各室内监控点就近接入楼层光端机、光纤收发器，通过主干光纤传输至小区安防控制中心。承载监控平台软件的各种应用服务器部署在信息中心机房，直接与核心交换机相连。包括：管理服务器、流媒体服务器、报警服务器、Web 服务器和网络磁盘阵列。
安防控制中心的综合平台和控制主机（PC）通过交换机接入监控网。
5 系统详细设计
5.1 前端子系统
前端子系统组成部分
前端系统的设计与施工由以下部分组成：
前端摄像机
立杆与基础室外设备箱
UPS集中供电电源
前端监控点的配电与防雷地接地系统
前端系统设计应具有抗风、抗震、防雷、防雨、防尘、防盐雾、防锈蚀、防变形的功能。
摄像机、借杆或立杆、机箱应考虑以下因素：
工作温度范围为－10℃～60℃ 湿度 30%－80%
抗震等级8级台风：12级
电磁干扰≤120dB
摄像机
根据监控点的具体位置和情况，采用网络半球、网络枪机、高清智能球型摄像机相结合的方式。
立杆和基础
前端监控点的立杆按实际情况而定。由于外部监控点受环境影响，本次设计的立杆应分二种：单机立杆、多机立杆。立杆出厂时，表面粘贴符合规定的反光膜。
立杆技术要求
规范规定摄像机的安装可采用根据环境不同的方式，可利用建筑物墙体、借杆或选用简单型立杆、加强型立杆安装的方式进行安装。采用立杆安装方式时，具体式样可以具体考虑，但应考虑立杆和周围环境的协调。
简单型立杆：立杆的高度约2m，立杆管璧厚5mm，立杆基础须做灌筑基础，基础深度约0.6m。
加强型立杆：立杆高度约5m，立杆管壁厚6-8mm，挑臂长3-5m，立杆基础须做灌筑基础，底部直径应≥1m，底部螺栓、螺丝应使用防腐高强度材料。
5.2 供电设计
系统采用集中供电方式，摄像机电源由监控中心机房的集中供电。在楼层弱电间设置电源箱，监控报警配电箱电源由UPS机房引到相应各弱电井的UPS配电箱引出，电源经配电箱内电源适配器变压（整流）后引出至各监控点。
在弱电井内，电源线管路单独敷设，与视频线路不共用管路（或桥架），进入各层弱电井的监控报警配电箱后，由于摄像机电源一般要求为直流DC12V或AC24V，因此监控报警用配 电箱至各监控点电源线可以和视频线、控制线同管敷设。
5.3 监控中心设计
监控中心包含控制子系统和显示子系统。
（1）控制子系统
控制子系统包含控制主机和操作台。
控制主机
控制主机安装“操作客户端软件”和“配置客户端软件”，控制主机数量取决于深化设计阶段用户 具体期望数量。
操作客户端软件能执行所有监控功能，如前面提及的功能，具体功能描述详见《应用软件功能介绍》。
配置客户端仅系统管理员（用户名/密码）可进入操作，主要完成系统配置、用户权限分配、系统日志查询等功能。
控制台
根据本项目的建设规模，建议设计3~4 个工位，每个监控工位配置1台工作站电脑安装平台软件客户端，桌面配置液晶显示器，用于图像实时监控。

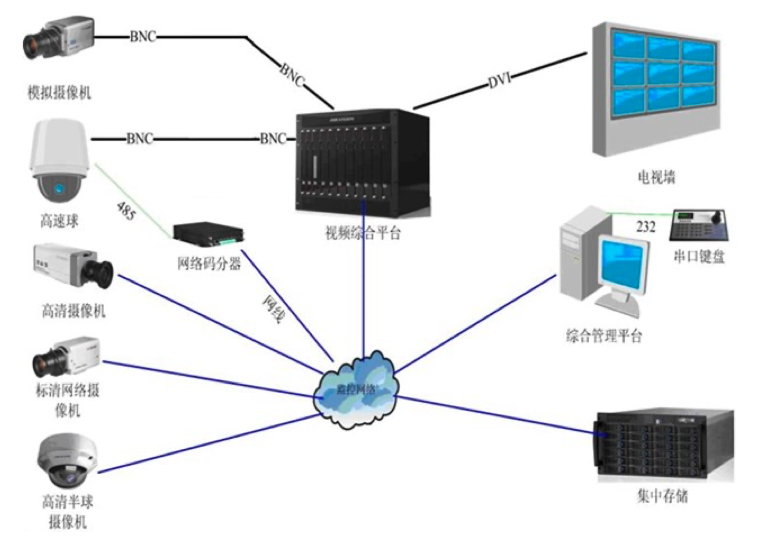

（2）视频编/解码及管理系统

视频综合平台是一款电信级机架式视频处理综合平台产品，主要功能：模拟和数字视频信号切换，视频图像行为分析，视频信号编解码，视频压缩数 据集中管理存储和网络实时预览的；各种网络功能，日志功能；用户和权限管理；设备维护功能等于一体的综合视频处理平台。
在硬件和结构设计上采用ATCA标准的系统架构，视频综合平台以大容量双高速交换总线为互连背板，插入功能强大视频处理板。机箱高度12U，可以放在19英寸，12U高度以上，600mm深机框中，采用插拔式模块化设计，内含11个前后垂直竖插槽位，包括一块中央主控板、10块视频图像处理板。直流输入电源外置，采用双路1+1冗余-48V电源输出。
产品特点：
同时支持数字矩阵交换和网络IP矩阵交换，支持多种模拟输入、数字等压缩、非压缩高清视频信号输入和多种模拟、数字压缩、非压缩信号的输出转换，并可输出到模拟和数字显示设备上，实现了真正意义上的全高清、全数字化的矩阵。
无阻塞的双高速背板及交换能力，满足高速、大容量视频业务数据交换传输的需求。实现全数字化任意输入数字信号经过高速背板总线切换到任意输出的矩阵功能。
最多可插入10片刀片式视频图像处理板，视频图像处理板分为视频输入（编码）板和视频高清显示（解码）板，通过插入不同片数的视频输入板和视频高清显示板，可以组合成64（进）×16（出）、128（进）×32（出）、256（进）×64（出）等各种规格的数字视频全交叉交换矩阵。大容量运营级ATCA机箱系统，强大的高密度处理器硬件构架，采用双电源提供冗余切换后备保护，机箱温度自动检测，智能风扇自动调温技术，保证系统稳定运行。
强大的视频图像编解码能力，提供网络视频预览，视频数据网络集中存储和视频解码功能，每一块视频输入（编码）板可以实现32路标清H.264格式编码，每一块视频输出（解码）板可以同时对32标清编流解码，并提供8个高清（1920×1080）输出接口。
内置多个千兆网络接口，用于视频编码流为网络预览、网络集中存储，视频服务器、视频录像数据、网络摄像机的解码上墙。
视频流采用数字化后交换，彻底消除视频信号多次交换，造成图像质量下降的现象。支持视频综合平台之间级联，提高综合平台的视频处理和组网能力，方便PC端综合管理软件对同一监控网络中平台设备统一管理。
支持视频图像二次处理，支持视频图像拼接、分割、叠加、缩放等功能。采用模块化、机架式设计，满足多种监控业务的扩充的需求。
5.4 显示子系统
显示控制子系统包括12块55寸液晶拼接屏。根据实际工程实施经验，建议控制台到电视墙的观看距离不小于3米。同时，为了方便安装维护，后面至少需要保留净空间80厘米。液晶拼接屏用来显示监控系统视频画面、文字信息，如前端状态信息、报警信息、管理 状态等等。同时，电视墙的具体设计以及选用显示设备的数量应根据中心或平台实时监控的需要、监控系统规模而定，中心或平台应整体布局、按功能分区、保持美观协调。
6 应用软件功能介绍
6.1 架构设计
随着视频监控应用范围不断扩大，依靠传统软件设计实现各种安防应用的融合、海量的视频数据存储、智能分析技术的集成开始显现一些不可逾越的障碍。我们要从新的思路出发来整合网络、存储、音视频、智能分析，从架构角度上对监控系统进行了重新的审视和规划设计，借鉴IT软件领域成熟的软件开发模式，支持分布计算，提供跨网络、硬件和OS平台的透明性的应用或服务的交互，支持标准的协议和接口，满足安防应用的需求，符合下一代安防监控的发展方向。

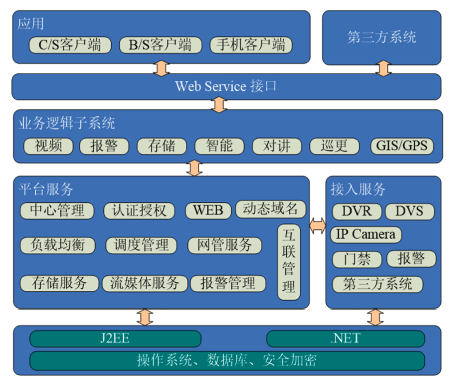

6.2 系统框图
平台系统从技术结构上主要分为以下几个层次：
基础开发平台：
对操作系统、数据库、安全加密、多媒体协议的封装，屏蔽差异，实现上层应用的平台无关性，提高开发效率和系统兼容性。在服务器端我们选择了J2EE作为开发平台，在客户端我们选择.NET作为平台。
平台服务：
在平台服务层我们提供了认证、管理服务、流媒体、存储服务、报警管理等通用服务外，还提供了电信级系统必须具备的负载均衡、双机热备等服务。我们还提供了设备抽象模型和接入服务，可以兼容多厂商、多种类、多协议的各种异构硬件；我们还提供了第三方系统接入服务，通过互联管理模块，目前我们已经完成了DB33的互联(SIP)。
业务逻辑子系统：
通过常用业务的归纳、封装，这层提供了视频、报警、智能、对讲、巡更等监控安防业务，方便应用层调用。
应用子系统：
通过Web Service接口使用平台提供的各种服务，将具体的业务展现给最终的用户。有传统的C/S客户端，有基于最新WEB技术的B/S客户端，还有可“随身携带”的手机客户端，最大化用户的体验。
通过良好的分层结构，统一的接口服务，可以有效的降低系统构建的复杂度。

6.3 平台组成
中心管理服务器
是整个系统的核心组件，提供统一的认证、授权、管理服务。作为认证服务器，支持AAA、PKI/PMI 的集成；作为管理服务器，对系统内的用户、角色、权限、视频监控设备、报警设 备、各种服务器进行集中配置管理；作为应用服务器，提供各类监控业务。提供完善的日志 管理和审计功能。
存储管理服务器
通过虚拟存储管理技术，支持DAS、NAS、IP-SAN各种存储设备；支持集中存储管理模式，也支持DVR存储的分布式存储方式；支持 PB 级海量音视频数据存储、快速检索及智能后检索；支持灵活的备份策略；支持数据自动修复技术（数据补录）。
6.4 平台功能
用户管理
支持用户组、角色管理，精细化权限控制到通道。支持多级部门结构。
支持分权、分域、分级管理
权限管理
支持集中授权、认证
支持多种认证方式，包括数据库方式、AAA、PKI支持精细权限控制，可以控制到通道支持模板功能，方便用户快速设置权限支持基于角色的权限管理
设备管理
支持服务器、设备添加、删除、注册、认证管理。
支持全网设备时间同步，支持手动校时、支持 NTP。支持设备批量配置和升级、支持远程重启。
支持配置文件导入、导出功能。
支持设备状态巡检，可定时巡检或手动巡检，对异常情况记入日志并及时告警。 实时监控
客户端和浏览器中可以进行单画面或多画面进行实时预览，支持多种画面分割方式。
支持分组轮询操作，支持多屏显示，支持窗口比例自适应（4：3，16：9）。
支持预览抓图支持即时回放
支持预览窗口中云台控制操作支持电子放大功能支持动态调节亮度、对比度、饱和度、色调参数支持OSD。
PTZ控制
能够实现对前端云台镜头的全功能远程控制，包括对云台进行8个方向的控制，放大，缩小，聚焦，光圈放大缩小，灯光，雨刷，包括云台的旋转和自动扫描、镜头的变倍变焦、预置位的设置和启动、巡航轨迹的设定和启动；
支持云台优先级控制管理；支持3D定位；
语音对讲及广播
支持客户端对设备的语音对讲。
支持客户端对多个设备音频通道的音频广播。支持客户端间的语音对讲。
录像存储
支持多种录像方式，包括DVR前端存储，集中存储，客户端本地存储。支持多种存储介质，包括IP-SAN、NAS、DAS。
支持IP-SAN资源统一配置管理。
支持存储状态、磁盘状态的实时显示。
支持多种录像类型，包括计划录像、报警录像、手动录像等。支持报警录像支持预录功能。
检索回放
支持按通道、时间、录像类型、智能信息来检索数据。
支持下载、备份，支持断点续传功能，支持手动、计划备份策略。支持本地录像回放和远程录像回放。
支持拖动、快进、慢进、单帧播放、倒放。支持放大。
支持回放抓图、片段剪辑。支持多画面同时、同步回放。支持书签功能，加速检索。支持录像文件、片段锁定、支持剪辑。支持分段回放。
支持smart search回放（搜索移动侦测信息）

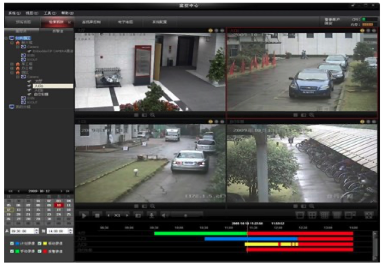

检索回放示意图
报警管理
支持多种报警类型，包括硬盘满报警，硬盘出错报警，视频丢失报警，视频遮挡报警，移动侦测报警、IO报警、智能分析事件报警，服务器异常状态报警。
支持多种报警联动策略，联动方式有客户端联动（视频图像、声光显示、信息叠加）、云台联动、通道录像、报警输出联动、EMAIL通知、短信发送、电子地图、通道抓图、执行预案等 方式。
支持报警信息查询检索，可通过报警日志关联录像回放。支持报警消息上传至上级处理。
支持报警信息的过滤，避免大量重复报警信息。支持报警优先级管理。

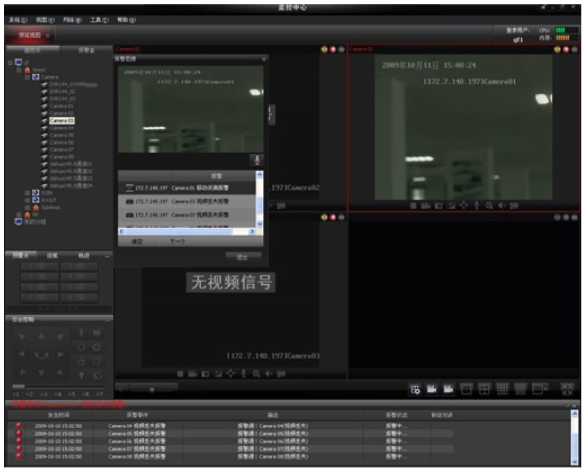

报警联动示意图
日志管理
支持系统日志、报警日志、设备日志、操作日志、网管日志管理。支持日志分级、分类。支持按用户、时间，类型、等级等条件对日志信息进行搜索。支持日志导出成xls，txt。
文件格式。
支持日志报表打印。
电子地图
支持在地图上直接对视频、报警、门禁、巡更、对讲等设备进行管理。 支持增加、修改和删除电子地图的图层，并可进行切换，具有超级链接功能。
支持对地图进行放大、缩小和漫游，支持鹰眼。支持地图元素快速、模糊搜索定位。支持显示设备状态在线状态、布撤防状态、视频信号状态、硬盘状态等。支持加载插件，
接收其它特殊信息在地图上显示。
支持报警事件联动，可以图标闪烁、弹视频窗口、显示预案等。
电视墙管理
支持软件解码上墙
支持解码卡、解码器解码输出支持高清解码输出
支持报警联动上墙支持回放上墙
巡更管理
在线巡更，实时接收巡更信息；
视频联动功能，可查看现场视频图像，并进行录像；
巡更编组功能，灵活的巡更线路编组、巡更时段设置、巡更员排班、巡更卡分配策略；电子地图功能，在电子地图上实时显示巡更点的刷卡信息；
多种监控方式，通过刷卡信息表、巡更路线图监视巡更过程；
日志查询功能，可按多种条件查询、分析、统计，按日/周/月生成巡更报表；录像回放功能，可调取每条巡更日志的录像文件；
支持多种巡更方式，包括刷卡巡更、指纹巡更等；
门禁管理
系统可采集各种事故信号（火警、匪警等，）及时记录并报警；
实现对指定区域分级、分时段的通行权限管理，限制外来人员随意进入，并根据员工的职位或工作性质确定其通行级别和允许通行的时段，有效防止内盗外盗。
手机客户端
登录设备实时预览PTZ控制
