某公司音视频系统解决方案


用户需求
用户计划在办公楼二层报告厅升级改造,报告厅面积约420平米,高5.1米,安装一套LED大屏幕拼接墙,大屏幕系统整体拼接规模为26(行)*14(列),单屏采用LED拼接箱体拼接而成。
此拼接墙显示要按用户的要求显示相关的播放内容。在系统设计时需要考虑日后的冗余功能,如需追加信号源时,只需在现有系统中按相应的输入信号源增加接口卡,不用改变整体系统的架构。在显示输出方面,能按要求显示相应的输入源内容,实现单屏显示、多屏显示、跨屏漫游等多种模式,在控制方面要求简单、灵活。
工程范围及规模
在本项目中,我方将采用由LED拼接显示单元,结合定制的专业拼接底座,以落地的安装方式进行拼接墙的建造。通过高性能的拼接处理器和控制PC,控制和管理各种输入输出信号源和显示方式,让拼接墙按要求进行展示。
大厅LED屏幕:由LED拼接单元组成,单屏箱体尺寸600*337.5mm拼接箱体而成,组合方式为26×14(行×列);屏体长约15600mm;宽约4725mm
单元底座高度:暂定为600mm,实际高度根据用户现场确定;
根据墙体高度及拼接规模,参照最佳观看距离为5000~7000(mm)。
前厅小屏主要做文字信息展示,单屏箱体尺寸600*337.5mm拼接箱体而成,组合方式为8×8(行×列);屏体宽约2700mm;长约4800mm;
对用户现场要求:多组电源取电口 大厅显示屏最大峰值功率为60KW,前厅小屏最大峰值功率为15KG,数据传输通过超五类RJ45线材传输,(长度不超过60米)布放到位,线缆布置至机房。直接接入LED发送卡。
系统功能
LED大屏幕拼接显示系统是根据安防、广播电视、医疗、工业及公共媒体发布等领域的专业显示要求,选用目前最新HDR技术、结合先进的驱动控制系统,通过专业的结构化设计而生产的完整产品,以其卓越的显示性能,已成为当前最高端、最理想的LED显示产品。
以系统工程、信息工程、自动化控制等理论为指导,将国际最卓越的LED拼接显示技术、电视墙拼接技术、多屏图像处理技术、网络技术等融合为一体,使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成,形成一套功能完善、技术先进的交互式信息显示及管理平台,具有以下功能:
信号接收:LED显示箱体信号接收卡采用RJ45接收卡设计,同时支持A-B双信号输入,优先显示A信道信息图像信息,满足了工程布线灵活性传输性能。
多功能综合信号处理平台
综合信号处理平台是一款接口丰富、性能强大的坐席管理和拼接显示设备。基于大容量高速FPGA和数字总线路由交换技术的全新架构,可作为指挥系统的核心设备,为用户提供一个稳定、高效的多功能音视频信号综合处理平台。设备能实现各种音视频信号的混合输入输出(支持IP流媒体和4K信号)、坐席管理、协作办公、高清图像拼接、实时回显、多客户端同时登录、大鼠标操作、信号源直控、嵌入式高清滚动字幕、多组拼接屏管理、触摸式前面板等强大功能。
席位协同系统设计
坐席协同管理系统对业务主机、坐席主机和主机通过业务终端统一接入到系统,通过系统的处理,输出给坐席终端接坐席显示器。
坐席协同管理系统采用纯光纤传输方式,完全排除了网络环境带来的卡顿、显示效果差、信息数据泄露等问题。将机房内的数据、监控、业务主机分为多个组别,每个组别下分为普密和绝密两类,普密主机使用共享数据主机端接入,可以通过远距离席位操控并进行USB数据透传;主机使用加密数据主机端接入,并在设备内部屏蔽了USB数据通道,保证了重要信息的安全性。坐席的显示端无论是单屏、双联屏或三联屏都可以通过一套键鼠在多屏之间滑屏控制。多屏可以设置绑定或非绑定,屏组之间可以同步切换,也可以异步切换。
坐席用户可设置多级权限,例如每个组别内设置三级权限,第三级权限只能调取本人负责的业务主机,在小组内成员之间进行画面推送;第二级权限可以调取、控制组别内的所有业务主机,对第三级权限操作进行接管;第一级权限为组长权限,可将共享主机在不同组别之间,通过预留的共享通道进行组间画面共享,协作办公。用户权限可以精细到每一个信号源、显示终端、大屏区域和功能模块,为日常工作、常态化值班提供更好的逻辑性与管理性。
信灵活控制方式
系统允许领导人员、业务工作人员、保障人员,以集中控制、移动控制、授权控制的方式,对大屏幕进行开关机、开设窗口、选择信源、显示、调整音响和照明等操作。
标准优化设计
由于系统设备配置复杂、电缆信号繁多、安装工艺和环境条件要求高,严格按照标准化综合布线、电磁兼容性标准和大屏幕安装要求,进行工程布线和设备安装,确保系统能够长期稳定运行。
视频系统主要设备和工作说明
系统主要组成部件
大厅LED高清大屏显示 1套
前厅LED小屏
多功能信号处理平台1套
坐席管理发送端20台
坐席管理接收端24台
46寸液晶拼接显示屏4台
多功能拼接信号拼接器2台
视频接收端4台
视频发送端7台
可视化运维综合管理平台1套(软件)

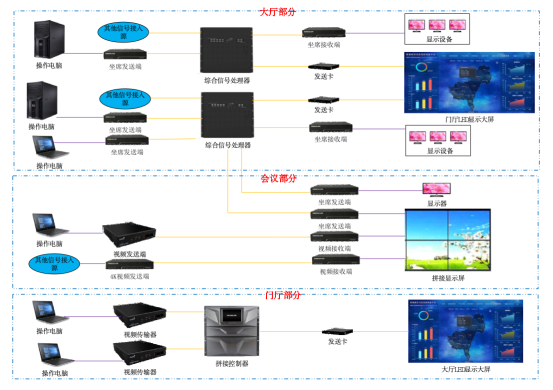

视频系统拓朴图
5.1 扩声系统主要设备和工作说明
系统主要组成部件
主扩音箱4台
主扩功放2台
超低音箱4台
超低音箱功放4台
前置音箱4台
前置音箱功放2台
环绕音箱12台
环绕音箱功放6台
数字音频媒体矩阵1台
数字音频矩阵4台
数字调音台1台
数字接口箱2台
鹅颈话筒(调音台用)1台
自动混音器2台
电源时序器6台
5.2 设备安装平面图

5.3 显示管

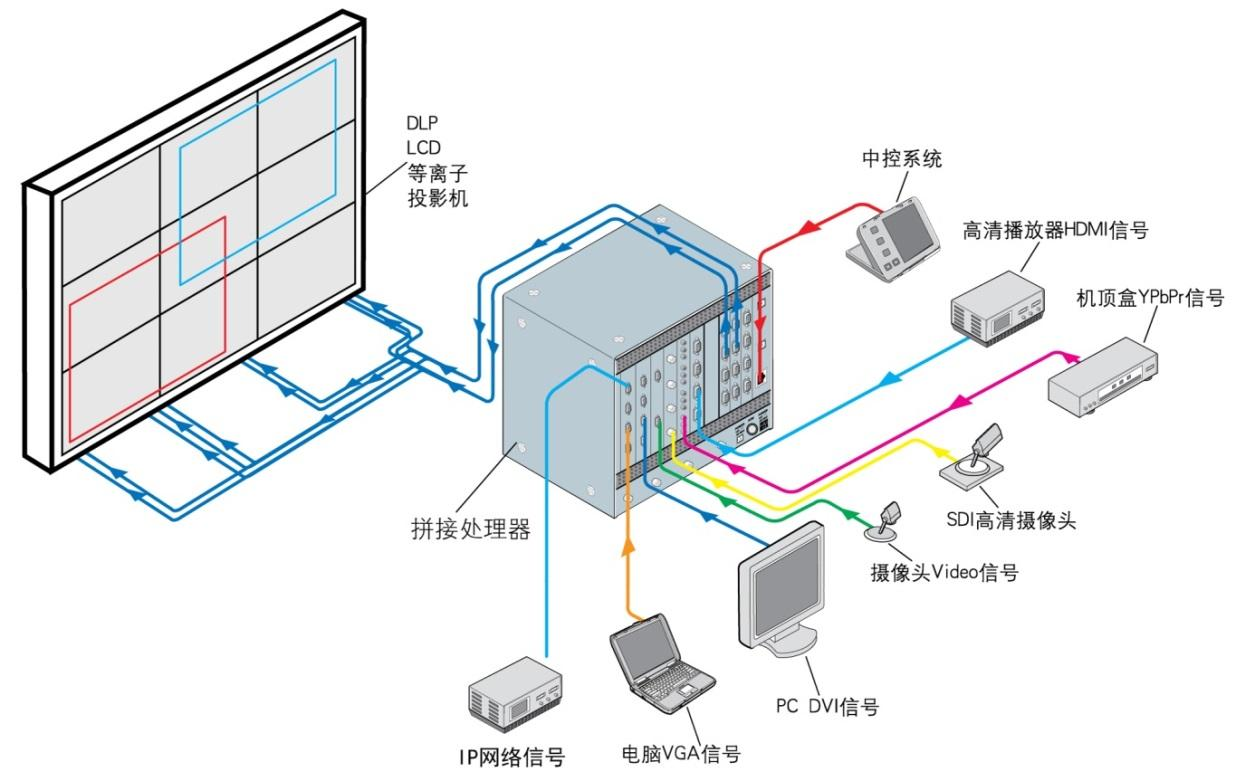

显示部分主要由显示单元、拼接处理器、相应的信号源设备组成,系统显示方式和信号源管理由拼接处理器完成,控制整个显示系统的按需显示。每个显示单元都与拼接处理器的对应输出通道联接;拼接好的显示墙可以经由拼接管理软件控制实现多种显示方式。其操作均在控制电脑后台完成,显示屏上不会显示各种控制界面。
监控设备将视频信号通过统一编码处理后,通过专线网络传输,由于同一网络内传送的信号数量较多,因此需通过网络交换机进行多线路连接,解码后的视频信号将通过后台处理软件进行控制,实现多画面、单画面、放大缩小等显示。
5.4 控制管
系统的控制部分由专用计算机(控制PC)及相应的控制软件组成。系统专用计算机通过网线连接各设备,实现对设备的控制和管理。对拼接处理器的控制,包括不同的显示模式和各种不同的信号源管理,实现任意开窗口、窗口的放大缩小、移动、场景的预存与读取等各项功能。对显示单元的控制,主要为开关机、亮度、对比度调整等。

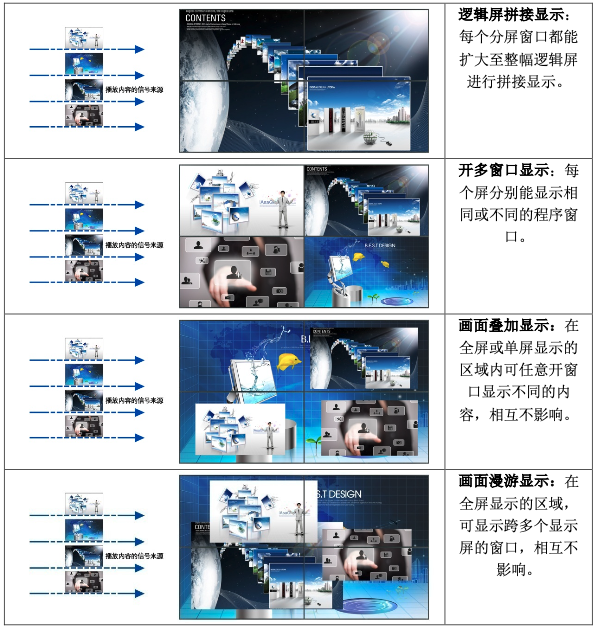

5.5 支持的显示方式
在大屏幕上需要对各种信息进行直观实时的显示,做到“有理、有据、直观”的进行决策。从业务分析角度讲,系统需要整合全部的图像资源,实现图像资源在大屏幕的任意开窗、拼接、漫游、叠加、跨屏、缩放等功能。从性能分析角度讲,需要对前端图像资源访问速度尽量快,发出控制指令到图像按指令执行的总体时延尽量小。
开窗逻辑如下下表:

主要设备功能介绍
6.1 LED技术优势
高清LED电视墙显示屏,具备节约能耗、无拼接缝隙、亮度高、分辨率高、视角大、色域广等优点,同时还具有如下特点:
拼装精度高:所有关键性器件均采用了领先的精机加工技术,使拼装精度大幅度提升;
安装速度快:箱体之间有独立的弹性保护装置,两侧具有快速定位锁具,满足快速安装
标准化接口:采用 RJ45双信道 通用接口,提高产品通用性;
硬件集成度高,采用铝制箱体 模块化设计,便于维护。
技术介绍
CrystaView技术在现实效果方面大幅提升了显示屏画面暗部的表现能力,能够细腻衬托景物暗部的层次和细节,并强化景深与锐度,可有效解决LED坏点十字架,低灰不均、第一行扫偏暗、低灰白平衡色偏、渐变暗线、高对比干扰和鬼影七大LED显示屏显示问题。
低亮高灰
LED显示屏的灰度比LCD显示屏高,能够体现更多的细节,画面更加生动,颜色更加丰富;LED显示屏相比LCD显示屏画面层次感更强,能够显示更多的细节。
CrystaView技术内建SRAM的创新架构,不但节省了数据带宽,而且在非常低的数据频率下也能达到高灰阶的效果。

暗部细节缺失                       CR暗部纹理清晰
相对于传统牺牲灰阶来调整亮度的方式,CrystaView技术的电子技术带有PMW功能的小间距专用高端芯片,在低亮画面中细节依然完整,支持亮度调节无损灰阶,实现灰阶过度均匀无跳变;降低亮度也不损失灰度。
低灰均匀强化处理;颜色一致的区域内,经常出现以“芯片”为单位的色块差异,A27芯片能够处理画面出现格状的灰度不均问题。

灰阶过度不均匀                          A27系列灰阶过度均匀
图像锐化技术
图像锐化处理的作用是使灰度反差增强,从而使模糊画面变得更加清晰。对于常出现在文字上,尤其是“斜下”的笔划上的鬼影问题,如文字笔划下方出现有异于原本文字颜色的线条,类似“重影”,使文字边缘变得模糊,A27系列在图像处理上可通过锐化处理提高景物边界细节,使图像的边缘,轮廓线以及图像的细节变得更清晰。

应对动态响应慢,图像模糊                 应对动态响应快,图像清晰

刷新率低                                刷新率高
色彩增强技术
图像色彩增强处理,通过处理低灰白平衡色偏问题,改善整体画面色调偏离原色,使画面真实显示素材色彩,以改善图像的视觉效果,提高图像的清晰度,另一方面,对于高亮区域导致相临低亮区域的颜色产生变异,使低亮画面受高亮画面影响而变色问题,A27系列可进行提高对比干扰处理

低灰显示效果,出现色块和亮度死区       高灰显示效果,色彩丰富过渡自然
坏点十字架弱化处理:A27系列通过坏点十字架弱化处理,减少LED显示屏像素点开路故障处为中心延伸出十字形的误亮所造成的显示画面瑕疵

处理前                              处理后
6.2 LCD拼接显示屏
拼接显示系统
本项目拼接显示系统由4块46英寸拼接单元组成,液晶面板采用专业窄边产品,具备优异的技术特性。
采用LED背光技术

采用最新的LED(发光二极管)点阵光源背光技术,相对于传统背光源,它具有发光效率高,发热量低、耗电量低、无辐射、寿命长、体积小、不易破损等突出优点。具有更好的画面亮度、对比度、画面均匀度。LED背光属于冷光源,不含铅、汞等重金属,没有射线辐射,没有环境污染。
耐高温环境
在太阳直射或高热量灯的照射下,不会产生黑斑,使用环境更多样,无外部条件限制

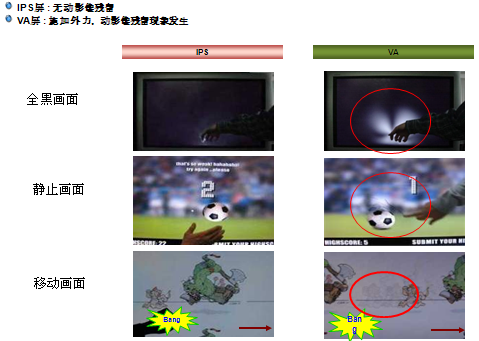

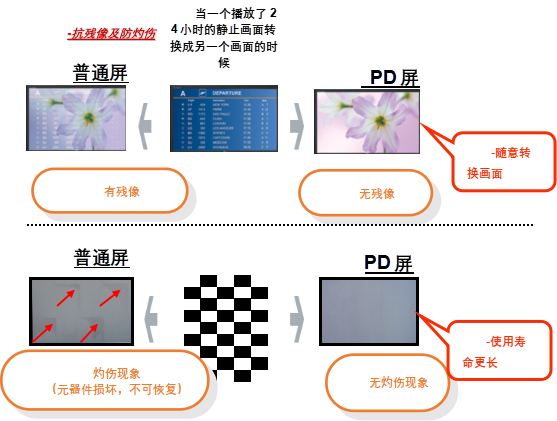

防止残像和灼伤
长时间播放同一画面,有效的防止残像和灼伤的产生,使用寿命更长

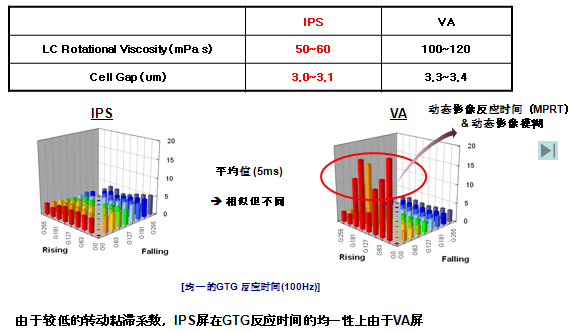

动态一致性高

无动态拖尾现象

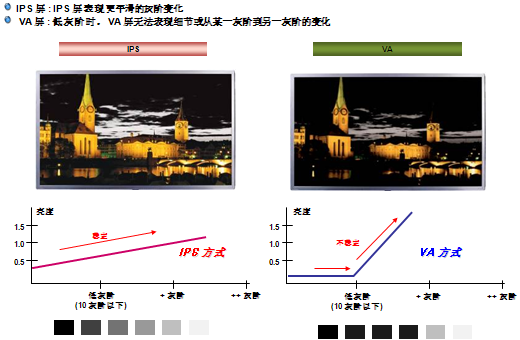

大角度色彩还原

抗轻微撞击(可直接用于触摸)

画面对比度高

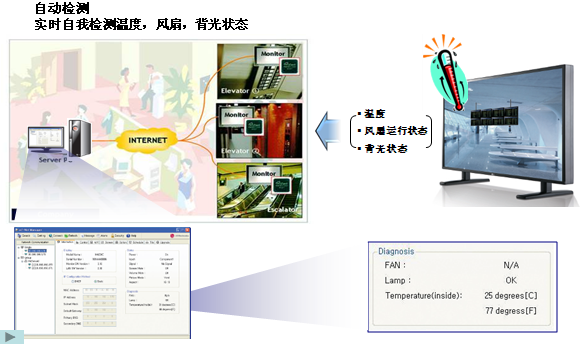

状态自检
拥有设备自动检测功能,能够自动检测自身温度,风扇和背光状态,保持产品正常运行。

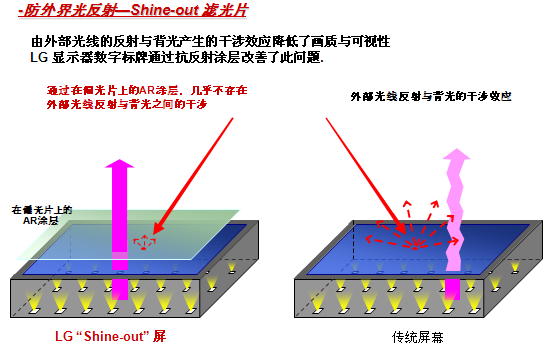

降低反射
独有的Shine-out滤光片,消除了外部光线反射与背光之间的干涉



双冗余(可扩展非本项目标配)
液晶显示单元支持双冗余控制技术,此技术的应用极大提升了产品的安全性和可靠性。其优势是当一套电路发生故障时,无需专业人员的介入,通过遥控切换即可无缝的启动另一套控制电路,达到免维护的使用效果。此项技术的引入,极大的提升了系统的整体安全性与稳定性。
液晶显示单元都具有通道切换拨码开关,此开关的应用可以通过遥控对拼接系统中的任意一块显示单元做通道切换,也可以对整个拼接系统进行整体通道切换,而切换的时间只需5秒;从时间可以看出,此技术的应用可为用户节约2至3天的工程师维护时间,更为用户整套系统的使用稳定性增加了保障基础。

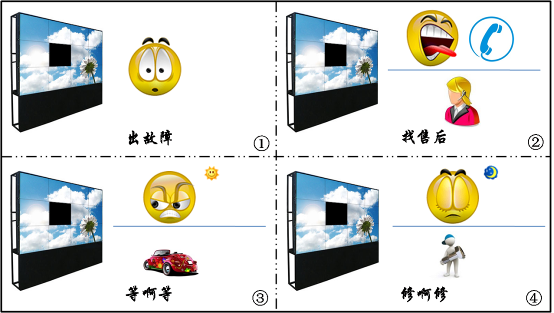

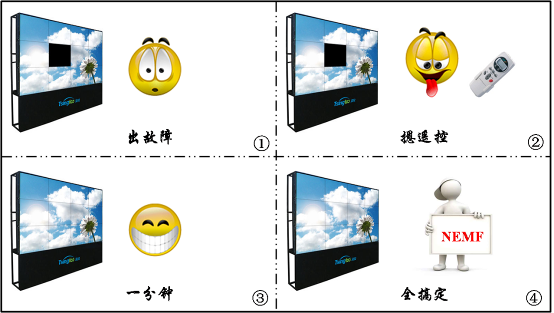

遥控切换通道图示
在液晶拼接系统使用过程中如发现其中某个显示单元因电源模块或驱动模块出现故障,导致屏幕不能正常显示,可通过操作遥控器实现通道切换,不需要专业的工程师进行维修,可大大节省了工程人员的维护时间,且使整个系统具有更好的安全性、稳定性保障。

传统液晶显示

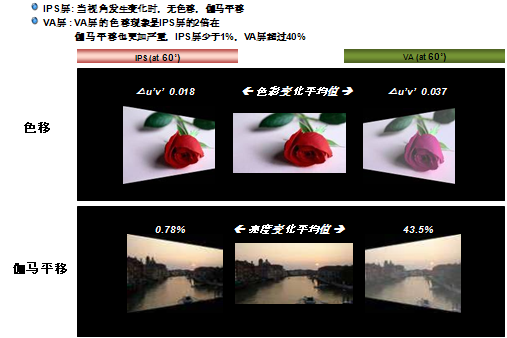

178°的宽广可视角度
拥有178°的超宽视角,饱览全景一目了然。

6.3 综合信号处理平台
平台是一款接口丰富、性能强大的坐席管理和拼接显示设备。基于大容量高速FPGA和数字总线路由交换技术的全新架构,可作为指挥系统的核心设备,为用户提供一个稳定、高效的多功能音视频信号综合处理平台。设备能实现各种音视频信号的混合输入输出(支持IP流媒体和4K信号)、坐席管理、协作办公、高清图像拼接、实时回显、多客户端同时登录、大鼠标操作、信号源直控、嵌入式高清滚动字幕、多组拼接屏管理、触摸式前面板等强大功能。

功能介绍
拼接显示、实时图像
在大屏幕上需要对各种信息进行直观实时的显示,做到“有理、有据、直观”的进行决策。从业务分析角度讲,系统需要整合全部的图像资源,实现图像资源在大屏幕的任意开窗、拼接、漫游、叠加、跨屏、缩放等功能。从性能分析角度讲,需要对前端图像资源访问速度尽量快,发出控制指令到图像按指令执行的总体时延尽量小。
预监回显、可视应用
操作人员需要对显示在大屏幕上的内容提前进行预览,选择正确的视频信号快速、准确地显示在大屏上,避免误操作的发生。同时也需要对大屏幕显示的整体内容和效果进行实时回显,方便操作人员和指挥人员实时对大屏显示内容进行查看。因此,系统要具备对上屏信号的预监与回显功能。所有信号源的图像及大屏信息均能够在PC客户端和移动客户端操作界面上实时显示。可视化的人机交互界面能够根据用户的需求定制开发,保障最佳的使用效果和用户体验。
一键预案、自动轮巡
在不同的应用场景下,用户对屏幕显示的内容和窗口布局要求多样化。有时可能需要同时显示大量的监控画面;有时可能只需要中间位置显示重要信号源,两侧位置显示重点监控画面。各种不同信号源在大屏幕上的显示位置多种多样,可以任意布局和调整。日常使用时,用户不可能每次都对大屏窗口的布局进行调整,需要提前将经常使用的显示场景保存为多个预案存储在设备内部。用户需要相应的显示应用场景时,可以一键快速调取预案,并且根据实际需要可设置预案场景自动轮巡。
坐席管理、人机分离
不同坐席人员需要同时处理大量的并发数据与信息,与不同坐席、不同业务部门甚至是不同地点的工作人员进行协同办公。需要系统具有坐席管理功能,提高坐席人员的工作效率,提供良好的操作体验。实现协作办公、资源的互联互通,同时要保证数据的安全可靠。
信息化建设必须要考虑数据的安全性。数据集中存储在业务电脑及工作服务器上,需要建设隔离机房来提高数据的安全性。在实际应用中,操作人员和机房设备要分开,既要保证系统数据的安全,又要给操作人员提供良好的办公环境,解决计算机辐射、噪音和散热问题。同时要求不同操作人员在单个坐席上可以同时控制多台计算机设备,满足日常办公的需求。
协作共享、一键推屏
在实际的应用中,不同坐席人员需要协同办公、资源共享。需要进行各种不同信号的切换,处理大量的并发数据与信息,推送不同的信号到不同的席位进行观看和操作,与不同坐席的人员进行协同办公。操作人员不但需要操作多台不同网络下的专属主机,而且不同席位间需要互相推送、共享信号,更需要将重要信息推送到大屏上进行显示,便于快速的分析、决策和指挥。
需要系统具备演讲一键推屏功能,通过软件将电脑的屏幕窗口或部分区域,快速、便捷的将演讲稿内容抓取、截屏投放到大屏显示,实现演讲台操作模式。
资源整合、互联互通
系统内设置有大厅、会议室、前厅和跨地域房间等区域,分散在不同位置,不同地域,同时还有视频会议、各数据电脑、业务电脑,各区域位置均存在大量的视频信息。系统需要对所有位置、房间的信息进行统一的监管,需要对分散的信号进行统一采集和整合,不同位置、区域和不同房间要实现互联互通,资源共享。
权限管理、分组管理
传统坐席管理的模式较为单一,无法实现分级分权限的多样化管理。权限过于单一和固定不能适应各种多变、复杂操作场合的需求。在实际应用中,存在指挥员、管理员和普通操作人员等多种不同权限的人员,需要为不同的操作人员设置不同的权限。这就要求系统能够提供良好的权限管理机制。
实际应用中存在大量不同的席位,并且不同席位的职能、分工也不相同。需要对不同的席位进行分组管理,才能够保证不同组别的操作人员权限不同,相同组别的人员操作权限相同。为不同的操作人员设置不同的分组和权限,才能适应各种不同、复杂操作场合的需求,保证信息的安全性和操作的便捷性。
灵活性好、维护方便
系统的规模越来越大,设备的维护和升级问题也越来越突出。用户需要系统具备高度灵活的配置手段,采用更多的模块化设计。一旦出现问题维护人员可以快速定位故障点,方便的对故障模块进行替换和维修,能够简化维护人员的工作程序,减轻维护人员的工作量。
实时监测、运维报警
随着信息系统的飞速发展,视频监控、网络、音频、视频、会议、电源系统应用广泛。现有系统中,没有统一管理平台,所有子系统都是采用独立运维方式,操作运维人员需要频繁切换各个子系统进行系统信息的查看和操作,给运维造成了极大的不便,同时,整个系统需要多个运维人员的参与,提高了运维成本。导致急需一个智能化运维模式、快速排障、异常检测、态势评测、有效整合的可视实用的高效运维平台。

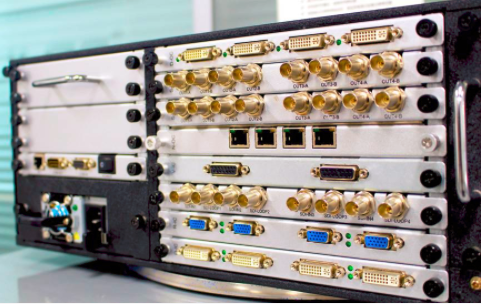

6.4 拼接处理
拼接处理器包含多种系列,每种型号均可配置多种不同的可选规模,其中最大规模能支持160块显示的拼接显示,可同时处理160路高清信号实时显示,多达640路监控视频信号实时处理。同时支持多组大屏不同分辨率显示,每组的分辨率均可以根据实际需求自定义设置,尤其在多组不同规格大屏显示的系统非常重要。
主要特点:
纯硬件架构,性能稳定;
所有输入信号可以任意开窗、叠加漫游,无区域限制;
革命性的背板全交换架构,带来流畅清晰的画面;
N+1冗余电源设计;
可不断电更换散热风扇;
支持场景预案管理和轮巡,设备内可以保存不少于120组场景;
支持信号源列表自定义管理;
全新的同步技术和双缓冲技术,保证流畅、连贯的高速运动画面
纯硬件架构
系统采用纯硬件FPGA架构,内部自建核心运算机制,自定义处理带宽,图像处理能力优异。无操作系统,启动速度快(约5秒),能经受频繁开关机,意外断电对系统无影响,可快速恢复。没有工控机式系统的死机、硬件冲突、蓝屏、计算机病毒的困扰。平均故障时间MTBF>120,000小时,稳定性高,支持7×24小时的连续运行。
模块化设计,并支持热拔插
整个系统采用模块化设计,包括输入卡、输出卡、切换卡、控制卡、风扇、电源等,并支持热拔插。模块化的设计为日常使用和维修带来极大的方便,当系统出现故障时,无需拆开机箱就能实现在现场替换有故障的模块,快速恢复系统正常运行。输入模块和输出模块的热拔插特性使得系统可在不断电的情况下更换、升级输入输出模块,不影响系统的正常工作,保证了系统稳定、灵活、可靠的特性。
先进的背板交换架构
系统采用先进的背板交换架构,有别于传统的PCI总线结构,为它的每个外围槽位提供了高达12Gb/s的传输带宽,外围的板卡通过先进的背板交换架构进行数据的极速交换,从而确保数据可靠传输,提供快速的优质图像资源被所有的外围设备分享,从而使系统环境下大量的数据和图像传输不再受到PCI总线结构的带宽制约。基于交换架构的专用总线设计可以保证每个输出屏幕都有独立的专用带宽,无论系统处理多少路高清信号,拼接多少个单元,都能保证图像信号清晰、流畅、不丢帧。
强大的处理能力
系统支持多种信号格式输入,包括复合视频、VGA、DVI、IP流媒体、HDMI、SDI/HD-SDI等。对复合视频,能兼容NTSC/PAL/SECAM等模拟制式,多达672路视频信号实时处理;对计算机视频信号,能兼容支持各种常见分辨率,并可实现自定义非常规分辨率,多达128路计算机信号实时处理。系统可输出DVI-I信号或双绞线数字信号,支持RGB(模拟)/DVI(数字)同时输出,单个输出通道最高支持分辨率1920×1200@60Hz,多达160路高清输出,更多输出可通过系统级联。
多组分辨率输出
系统的输出通道可自定义多个独立的组,每个组输出的分辨率可以相同或不同。用户根据现场需要配置相应的分辨率,为系统控制及管理多组分辨率提供解决方案。
DVI双链路采集
系统配置DVI双链路采集卡,单口实现高达4096×2048等超高清分辨率采集。使用多个DVI双链路采集卡,即可轻松实现更大分辨的显示。DVI双链路采集卡可定制分辨率,实现在屏幕上点对点的显示,图像无拉伸变形,显示效果清晰细腻,为拼接大屏实现分辨率点对点显示提供解决方案。
全新的同步技术和双缓冲技术
系统为保证高速运动的画面在虚拟墙的各个物理显示器上能达到同帧播放的效果,避免不同步造成的不同屏运动、画面错位和追赶现象造成的横切纹问题。开发了独有的全系统同步技术和双缓冲技术,保证了全虚拟屏的帧同步和无追赶,为用户提供流畅、连贯、实时的高清运动画面。
冗余电源设计
系统支持配置冗余电源,当系统某一个电源出现故障时,备份的电源也能维持系统正常运转。
信号显示
系统中任意信号可在拼接屏的任意位置开多个窗口,无公共区域的限制,可任意叠加、缩放、拉伸、画中画显示,为用户提供灵活的应用。
控制方式多样化
通过RS232 串口,可方便的把控制器与计算机、中控相连;通过网络控制控制器,可实现远距离控制或者多机、多级控制。
6.5 可视化管控平台
为了保证系统的实用性和易于操作性,管理控制界面采用人性化的预监回显方式,用户可以在软件界面上对输入及输出信号进行确认。在每次切换前,可以对所切换视频进行预览和确认,避免信号误调用,提高信号切换的准确性。在每次切换后,可以对各显示单元的整屏内容进行回显,提高对大屏内容整体的管理和控制。
系统采用多用户多权限设计,多个用户可同时登陆控制,其中管理员用户,可为其他用户分配不同的权限。多用户可在自己的权限内对系统同时进行控制,实现了多个操作员可在不同位置同时对信号源和显示端进行操作,大大提高了操作控制的便利性。
软件通过可视化触控的方式简化了用户的操作,实现对多个会商视频系统进行统一控制管理。结合系统级用户权限功能,用户只需通过简单的操作即可完成信息的接收和发送,极大的提高了便利性。
6.6 可视化运维设计
在本项目中部署可视化运维平台,平台是一个由运维平台和众多运维目标产品设备组成的网络服务。内部产品和外部产品可以根据多种协议方式发送标准的状态数据到运维平台,平台通过标准或私有协议与设备通讯,采集汇总设备状态信息,并在系统中通过可视化方式展示,根据设备状态进行告警通知,及时提醒运维人员进行设备管理维护,尽早的发现并解决问题。
利用平台,不仅能实现数据的接入、存储管理,同时还可实现信息的显示、管理。系统具备强大的指挥调度与运维功能,通过可视化的操作界面方便、快捷的进行信息调用,以得到最佳的操作体验。系统应用的设备应可以通过网络进行状态监看,某个设备发生问题时需要有报警提示,便于保障人员做出处理。系统在控制软件中要能够监看到控制过程与控制结果,保证操作的正确性。
扩声系统设计
音响系统是应急指挥系统所有子系统的声场输出终端。
设计场地有较高的语言清晰度和均匀的声场分布,音质稳定、纯正、自然度好、具有防自激啸叫功能。
设计的扬声器的外形和安装位置不影响场地的整体风格。
音响系统采用专业调音台和最新的数字音频处理系统的完美结合。既可以根据不同需要配置音频、音箱等设备,又方便使用操作,使用简洁可靠、配置合理实用。充分保证音响系统的工作稳定性。考虑主扩声音箱和补声吸顶音箱布置方式,在此基础上,通过对图纸的三维建模,采用电脑计算机中的国际公认的EASE4.4/CAD声场模拟分析和计算的方式,并根据数学方程进行逐步演算推导,以确定设计的数据是否符合使用时的要求,保证结果的真实性与可靠性。
扬声器的布置:
整个扩声系统的布置也非常重要,布置的好坏,直接关系到整个系统的扩声质量。
扬声器的布置,一般要遵循如下原则:
使大厅声场均匀;
视听方向一致,声音亲切自然;
有利克服反馈,提高传声增益;
线路简单,便于维修,调整覆盖角;
扬声器发出的声音,要比自然声源延迟5~30ms;
按扬声器覆盖角(4kHz,8kHz为轴线下降6dB)覆盖全部观众席。
遵循以上原则我们采用主席台两侧布置主扩声扬声器,后场两侧墙或顶棚布置补声扬声器的方式。
声场的设计:
隔声处理:这是声场设计的第一步。
混响时间:对声场的所有技术指标中,混响时间是设计中比较容易控制的量化指标。
声压级的计算:声压级是专业音响系统工作的一个重要指标,一个合理科学的声压级对声场的影响、设备的选型、实际的操作都有重要的作用,同时也为制造良好的听音环境创造了好的条件。声压级计算公式:(M=S+10lgPL=M20lgr)跟距上图和本会议室的容积2400立方米,本会议室的混响时间应控制在0.7-0.9s之间。
通过以上几个方面使该会议室能达到良好的扩声效果,达到声音覆盖全场、声清晰明亮,不易产生自激。听众席有合适的响度,优质的清晰度。声像一致,声音信号真实重放。使与会,人员能感受到声源的真实存在,清晰明亮,达到高保真重放的扩声要求。且达到会议室扩声以自然声为主,要求扩散性良好,声场分布均匀,响度合适,清晰度高,声音自然等要求。
本项目设计,涉及以下以下主要设备:
主扩扬声器16只,产品特点:两单元两分频,具有15”高功率低音单元及3”钛膜高音压缩驱动器的全频带高声压高灵敏度音箱。
低频扬声器4只,产品特点:具有18”低音单元专为指挥大厅固定安装场所量身定做,与全频音箱配合使用可获得优异的听感。
前置音响扬声器4只,产品特点:两单元两分频,具有10”高功率低音单元及1.75”钛膜高音压缩驱动器的全频带高声压高灵敏度音箱。
主扩扬声器功放10台,补声扬声器功放3台,产品特点:高性能,大功率的专业功率放大器,采用了优化的散热器结构和高品质的散热风扇,使得长时间大功率工作得到了可靠保证,低失真,高转换速率,音质更优美,清晰度更高。
数字音频媒体矩阵1台,数字音频矩阵4台,产品特点:采用高性能32位浮点DSP,24位192K采样率AD/DA芯片,为产品提供更好的动态处理及高保真还原能力,USB及RS485通信接口,可以实现多台处理器的级联。
数字手拉手系统1套,或有线会议话筒21台,产品特点:手拉手话筒采用精巧的设计,着重于各种会议应用而全新推出的一款手拉手讨论型会议系统,新研发的声控模式,使参加会议的人员不需手动操作、直接对话筒讲话,就可以启动话筒单元进行发言,使用简单,全面适用于各种会议场合。有限会议话筒具有阔频宽的电容式单指向拾音话筒,高质量的拾音效能,设计于增强拾音、专业录音、电视广播、会议及其它高要求的拾音应用。
音频布置系统说明
报告厅音箱立体声双声道摆位,会议厅前方左右对称摆放音箱,交叉覆盖,后场分散补声音箱,保证声场覆盖整个报告厅。
优势:
主次分明,前后能够直接覆盖,均匀度极佳,清晰度高;
适用于报告厅,能够满足演出,报告会议,讨论会议各种形式的会议;
配有数字音频处理器,后场音箱根据现场情况,通过声场计算做相应的延时处理,保证声音同时覆盖整个报告厅观众席,不会产生声音延时的影响。
主控系统说明
报告厅整套音频系统利用调音台和数字音频处理系统的完美结合,全部音源经过数字音频处理器进行增益、降噪、以及混音等处理,经过调音台的主扩及辅助等信号分配,然后输出到功放,再到音箱。全部数字化的信号处理方式,抗干扰能力极强,图形化操作更方便使用,系统连接简洁可靠、配置合理实用,能够充分保证报告厅音频会议系统的工作稳定性,并对视频会议信号进行处理,可达到会议回声抑制消除、远程音源效果如同亲临会场,是远程视频会议系统的完美解决方案。
会议拾音系统说明
会议讨论系统选择数字会议手拉手系统,新研发的声控模式,使参加会议的人员不需手动操作、直接对话筒讲话,就可以启动话筒单元进行发言,使用简单,全面适用于各种会议场合。
本系统由软件和硬件组成,采用微处理器编辑控制,单元自动检测设置、创新发言模式设置、发言限时功能设置、系统视频预置等功能的实现,成为新一代多功能的、可脱离电脑使用、操作直观简便的视频跟踪讨论型会议系统,支持Dante协议,是会议工程应用环境理想的系统解决方案。
话筒采用超宽视角OLED显示屏,可显示各种工作状态,具有优先权按键功能,可以关闭正在发言的代表单元,心型指向电容话筒,实现高品质声音拾取,不易啸叫,主席单元可以利用优先权按键(Priority)和批准按键(Permit)来控制发言顺序,控制会议气氛。
或选择有线会议话筒6台,阔频宽的电容式单指向拾音话筒,高质量的拾音效能,设计于增强拾音、专业录音、电视广播、会议及其它高要求的拾音应用。没有会议表决功能,话筒优先级需要从音频处理器中设置为固定话筒,不能随时调整。
前厅音频系统
前厅LED显示屏扩声配置吸顶音箱2只,一台专业功放,在机房统一输出至吸顶音箱。
