1 项目概述
本系统方案采用全数字、标准TCP/IP协议系统设建设在追求性能优越、经济实用的前提下，遵循技术先进、功能齐全、性能稳定、节约成本的原则。使该系统真正成为符合电厂实际应用的信息平台。并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。
对于电厂来说，都按照统一的要求进行设备配置，员工能够按照标准流程规范进行操作，实现视频监控流程的标准化。
所以整个工厂门禁监控系统建设以下几个部分的内容：
工厂前端监控、门禁管理系统
信号传输网络设计
分控与总控中心建设
总控中心整个监控系统的软件平台
随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，电厂适应信息的时代需要，作为跨世纪使用的建筑和办公环境，必须在功能上满足当前和未来发展的需求，成为文化和经济发展的基地。
感应式IC卡出入管理控制系统（简称门禁系统），具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部员工出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安，从而为用户提供一个高效和具经济效益的工作环境。
它在功能上实现了通讯自动化（CA）、办公自动化（OA）和管理自动化（BA），以综合布线系统为基础，以计算机网络为桥梁，全面实现对通讯系统、办公自动化系统的综合管理。
门禁系统作为一项先进的高科技技术防范和管理手段，在我国已经广泛应用于各种建筑内，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。
2 系统总体设计
2.1 需求分析
根据电厂的特性和设计目标的要求，对于电厂视频监控系统和门禁管理系统的需求分析如下：
电厂视频监控系统，应以核心安全生产事故地点为重点区域，进行监控设备安装；建设全方位、全天候的视频监控系统，以满足集团安全管理的需求，其中重点的监控区域有生产机组、特种加工区域等；
视频监控中心管理软件满足实时监控、录像回放与下载、电子地图、设备远程统一配置和管理、流媒体负载均衡、具备级联模块、丰富的对外接口等功能；支持多分控中心建设，通过多级权限有效管理图像资源；
门禁系统具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部员工出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安，从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化（CA）、办公自动化（OA）和管理自动化（BA），以综合布线系统为基础，以计算机网络为桥梁，全面实现对通讯系统、办公自动化系统的综合管理。
根据业主安全管理系统要求，我公司深化软件设计完美与业主安全管理系统发布的统一数据接口实现与电厂门禁控制系统的集成，共享数据及承包商管理授权。
2.2 设计思路
在电厂的监控门禁管理系统，以“人防、物防、技防”相结合，本着“严进宽出”的原则，采用先进的CPU硬件加密技术、人脸生物识别技术，其功能包含有：管理控制功能、报警功能、联动功能，在实际具体应用中设置灵活、简单、方便、实用。
根据电厂项目基建施工特点，本工程为安防监控系统、门禁系统及网络传输。
2.3 系统组成
数据前端组成
监控系统前端视频采集通过前端监控摄像机来实时监控和数据备份；
视频信号和门禁数据通过网络传至监控集中中心，实现视频监控显示和录像存储。根据需要及实际网络情况，把视频图像等传输至分控中心、领导客户端和门卫岗亭；同时支持客户端远程调阅各监控图像；
管理中心组成
监控中心系统由管理服务器、硬盘存储机及网络设备、电视墙和客户端管理等组成。
（1）管理服务器是系统对前后端设备进行有效管理的主要设备。主要功能包括：
用户管理：
保存用户信息，提供客户的创建、修改、删除、赋权等接口。
用户登录时，中心管理服务器负责对其鉴权。
记录各个用户的操作流水：
汇总用户使用的视频流量，时间等信息。
前端设备管理：
保存前端设备信息，提供前端设备的创建、修改等接口。
实现对前端设备业务参数的配置和查询。
前端设备向平台注册时，中心管理服务器对设备鉴权。
汇总设备的在线状态、时间、发送流量等信息。
能力封装：
实现对外开放的能力接口，对外提供系统所能提供对外能力的Web Service接口，将网络视频监控系统所提供的视频监控业务能力封装为标准的Web Service API，供其它系统调 用网络视频监控系统所提供的视频监控业务和门禁数据查看。
（2）硬盘录像机及管理服务器是系统中的网络录像存储单元，实现对音频/视频的接收存储、录像回放服务等功能。存储服务器内配置物理存储设备，可实现分布式部署。存储服 务器的主要功能包括：
录像存储
存储服务器支持从前端设备或流媒体服务器获取媒体流并存储在所连接的存储介质中，并保存所存储资料的索引。
录像检索
存储服务器支持对存储管理服务器模块录像检索指令进行反馈，支持多种检索方式。
流式回放
存储服务器支持来自存储管理服务器模块的回放请求，并通过 RTSP 提供流媒体服务。
录像下载
存储服务器支持通过RTSP提供录像下载服务。支持选择时段的录像下载方式。
（3）客户端实现实时监控、认证访问监控所有现场设备，可以实现轮循预览、电子地图等功能。
2.4 功能设计
根据电厂的特点、设计目标的要求，结合需求分析，先列出如下功能设计：
实时监控功能：采用高清网络摄像机，获得监控区域内清晰的实时监控图像，实现24小时不间断本地监控。
录像存储功能：选择存储模式，前端摄像的视频信号接入存储服务器存储数据，录像保存时间达到30天以上（可根据需要设置），以供事后调查取证。
管理功能：管理人员或授权访问人员，能通过访问监控系统，实时预览监控画面、回放历史监控图像、下载监控资料、远程配置管理设备等；分布式部署和预留扩展接口：满足今后监控点位的增加的需要。
安全门禁管理系统中，信号的传输是整个系统非常重要的一环，这部分的造价虽小，但关系到整个系统的使用效果，因此要选择经济、合理的传输方式。本方案采用超五类双绞线和光纤的传输方式。视频双绞线基带传输是用超五类双绞线，通过交换机进行数字信号传输。
对于门禁环境，超五类线传输建议如下：
制器到接入交换机的距离不超过100米，为确保监控系统的图像质量；
接入交换机与核心交换机采用单模光纤传输方式；
当必须穿越复杂电磁环境时（如附件有大功率电动机）时，建议采用光纤传输方式。
3 系统详细设计
3.1 监控门禁系统设计
前端摄像机是整个安全防范系统的原始信号源，主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备。监控前端的设计将结合实际监控需要选择合适的产品和技术方法，保障视频监控的效果。
作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。
1、图像真实清晰——摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”，针对不同的行业有完全不同的优化方案。比如：广播电视系统的图像处理偏艳丽，这是符合观众的视觉需求。相对而言，视频监控系统对图像的要求是真实还原，尤其是图像的色彩应与现场一致，比如：人的肤色、衣着颜色、车辆颜色等。其次，图像清晰度主要取决于图像传感器线数，线数越高，图像解析力越高，能获取更多的图像细节。此外镜头倍数也将影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。当然，在特殊场景下还需要特殊功能进行匹配，比如：超低照度、逆光等等。
2、适应复杂环境——与存储设备、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。有些环境下室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66，内部电路应该具备防浪涌保护设计，抗3000V雷击。
3、安装调试简便——摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是 较麻烦的，增加维护成本。摄像机应该提供OSD操作菜单供用户远程调试及参数修改。此外，建议为摄像机由UPS集中供电以保证电源洁净，防止串扰。
2.网络构架
全厂所有区域的摄像机组建成独立局域网，每个监控摄像机分配独立IP、名称、显示和备份数据时记录当前通道名称、时间等，当其中一台摄像机发生故障时不影响其它监控摄像机。本系统独立组建局域网并入电厂办公内网，并在厂领导及职能部门领导的电脑中安装监控客户端并按权限给予查看和备份权限，方便于厂领导办公室及职能部门办公室及时了解现场的情况。每个监视器提供实现四画面、六画面、九画面、十六画面等分割或单幅循环切换的方式显示图像的功能。
安全门禁管理系统中，信号的传输是整个系统非常重要的一环，这部分的造价虽小，但关系到整个系统的使用效果，因此要选择经济、合理的传输方式。本方案采用超五类双绞线和光纤的传输方式。视频双绞线基带传输是用超五类双绞线，通过交换机进行数字信号传输。
对于门禁环境，超五类线传输建议如下：
制器到接入交换机的距离不超过100米，为确保监控系统的图像质量；
接入交换机与核心交换机采用单模光纤传输方式；
当必须穿越复杂电磁环境时（如附件有大功率电动机）时，建议采用光纤传输方式。
3.硬件分布
在电子设备设置服务器机柜两台，配置高性能监控服务器，同时配置48盘位磁盘存储，负责对所有区域的监控数据备份，视频信息保留30日以上，当硬盘存储达到上限后开户循环录像。
本系统为网络数字化系统，全面满足无限制增加摄像机，前端摄像增加摄像机时应同时增加后端存储转发能力。
前端配备多台工作站用来监视现场运行情况。
重要车间及道路出入口配置人脸识别门禁系统。
前端基础配套设施
（1）安装支架
室内摄像机的安装固定，根据摄像机型号和现场情况可采用壁装、吊装及角装等多种形式的安装支架，安装高度应不低于2.5m。
安装在室外的摄像机，当可借助建筑物附着安装时，选用相应的安装支架安装；若无合适的建筑物供附着安装，则需要选用视频监控专用立杆，安装高度应不低于3.5m。
（2）室外端接箱
室外摄像机的供电、信号等需要在室外进行汇集，需用专用的防水箱进行端接。端接箱内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗等功能。不便于在立杆上部安装设备箱的，在地面设置设备机柜，其设计按照相关的规范标准执行，同时应具有防尘、防雨、防破坏等功能。
接地及供电设计
对前端供电和控制部分，需要采取有效的避雷接地措施，充分保障前端的稳定性和可靠性。
前端监控的防雷接地主要从以下三个方面进行：
1、直击雷防护
在直击雷非防护区的每个视频监控点均配置预放电避雷针，安装于监控点立杆顶部。提前预放电避雷针利用雷云电场周围电场强度向针尖发射高压脉冲特性，提前一定的时间引导雷电放电，不至于使局部雷云电荷积累形成过大的雷击强度，降低监控点雷击接闪强度和电子设备雷击电磁脉冲强度，提高了室外监控点的保护裕度。
2、供电设施的雷击电磁脉冲防护
电源防雷系统主要是防止雷电波通过电源对前端设备造成危害。为避免高电压经过避雷 器对地泄放后的残压或因更大的雷电流在击毁避雷器后继续毁坏后续设备，以及防止线缆遭受二次感应，本系统对前端室外防水箱220V电源进线以及室外防水箱到摄像机的低压电源 线路进行避雷接地。220V电源进线避雷标称放电电流10KV，接地线缆建议6mm²。
3、均压等电位连接技术
等电位连接是将正常不带电（或不带信息）的、未接地或未良好接地的设备金属外壳、电缆的金属外皮、金属构架、金属管线与接地系统作电气连接，防止在这此物件上由于感应雷电高压或接地装置上雷电入地高电位的传递造成对设备内部绝缘、电缆芯线的反击。监控点设备（含电源避雷器、控制信号避雷器）宜采用单点接地方式实现等电位连接，独立接地电阻小于10Ω。
4、系统供电
系统设备建议电源质量建议满足下列要求：
稳态电压偏移不大于±2%；
稳态频率偏移不大于±0.2Hz；
电压波形畸变率不大于5%。
3.2 视频传输网络设计
传输方式的类型
监控系统中，视频信号的传输是整个系统非常重要的一环，这部分的造价虽小，但关系到整个监控系统的图像质量和使用效果，因此要选择经济、合理的传输方式。本方案采用6类双绞线和光纤的传输方式。视频双绞线基带传输是用6类双绞线，通过交换机进行数字信号传输。高空鸟瞰摄像机和鸟瞰云台摄像机采用无线网桥方式传输数据。
传输方式的选择
对于监控环境，六类线传输建议如下：
监控点到接入交换机的距离不超过100米，为确保监控系统的图像质量；
接入交换机与核心交换机采用单模光纤传输方式；
当必须穿越复杂电磁环境时（如附件有大功率电动机）时，建议采用光纤传输方式。无线网桥采用高频率5.8G来传输无线信号，与现场其它无线网络无冲突，可保证数据不受干扰。
电源和数据传输
因为前端摄像机分布面广，基建场地环境复杂建议现场取电，数据通过光纤线路传输到集中管理中心。
线缆敷设
除了选择充分满足标准的线缆之外，施工必须符合GB50217-2018《电力工程电缆设计标准》的要求。我们建议以下基本要求：
线缆长度应满足距离要求，避免电缆的破裂接续，若必须接续时，采用焊接方式或者专用连接器；
电源电缆和信号电缆应分开铺设；
所有电缆应避开恶劣环境，如高温热源和化学腐蚀区等，如确实需要通过，必须进行有效防护；
所有电缆应远离高压线或大电流电缆，不易避开时应各自穿配金属管，并尽可能地埋入地下；
当在建筑内铺设时，应按建筑设计规范选用管线材料及铺设方式，埋于建筑物体内；
电缆穿管前应清理管内杂物，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内线缆不能有接头和扭结，穿好后应作防潮、防腐等处理；
电缆应从所接设备下部穿出，并留出一定余量；
在电缆端做好标志和编号，便于事后排查。
3.3 监控中心设计

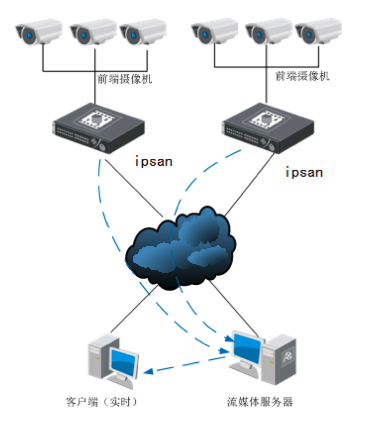

监控中心为实现系统管理、图像显示等功能，布置服务器等设备。其视频流向如图所示：

系统管理
本系统设计对整个监控系统、门禁系统及车辆系统进行集中注册、管理，管理平台布署在监控中心，监控中心实现用户注册、设备注册等注册功能，以及户管理、监控管理、存储管理、设备管理、日志管理、报警管理、电子地图管理等系统管理功能。
监控中心显示
根据系统的经济性、适用性、可靠性和高品质的要求，在集中控制室配置1台46″显示器显示系统，系统为每个监视器提供实现四画面、六画面、九画面、十六画面等分割或单 幅循环切换的方式显示图像的功能，还可以根据使用环境实现任意开窗，显示模式可采用实时显示、轮询显示、触发解码显示及录像回放等方式显示。
监控中心存储
硬盘录像机是目前应用广泛、技术成熟的存储及编码设备，是目前主要的监控录像存储方式，实现视频信号的接受、编码和图象合成，并将处理后的视频信号输出等功能，针对存储做了很多创新和努力，旨在提高录像数据的安全性、可靠性，延长磁盘使用寿命。
分控中心或客户端的显示
在值长台配置一台监控主机，并配置24"液晶监视器，负责对所有区域的监控。另外系统采用集中管理方式，值长台监控主机兼作集中管理主机，负责对整个系统中所有数字视频主机及客户端帐号的管理。
为便于厂长办公室、副厂长办公室、总工办公室及职能部门办公室及时了解基建现场的情况，电视监控系统的数字网络可与厂级局域网连接，网络上的任何一台计算机，只要权限许可，均可通过网络调用实现对所有区域监视点图像的监控。
在其它各监控点，配置现场工作站，负责对监视区域监视点的监控，包括视频信号的切换、摄像探头的控制等，以多画面分割的方式显示本区域所有监视点的图像。
6.系统组网设计
网络质量需求
对于监控网络，其对于传输网络的服务质量等级要求如下：
网络时延上限应小于400ms
时延抖动上限应小于50ms
丢包率上限应小于1×10-3
监控网络带宽的计算
视频监控系统带宽需求与分辨率和帧率两个因素密切相关。
通常视频监控系统要求在25帧/s帧率情况下，1080P（分辨率1920×1080）码流大小约为8Mbps。因此，对一路视频图像在实时显示、实时存储、分控端同时显示的情况下，通常按照40兆带宽进行核算及冗余配套。
对于所需图像的实时性、流畅性要求不同，应根据实际情况具体问题具体分析，可以对业务网络按照前端、中心服务平台和客户端划分三部分计算。
前端带宽的计算
监控系统的视频编码器编码采用H.265的方式进行编码，对网络带宽的占用比较少，就单路视频而言，画面质量为1秒25帧1080P图像所需网络带宽为8Mbps，因此建议采用百兆接入，千兆上行，确保总体带宽满足使用要求。
4 系统软件平台
4.1 视频系统平台整体构架
智慧能源视频及环境监控管理系统是专门针对智慧能源建设而开发的视频联网监控管理系统，该系统以网络为纽带，基于统一规范整合接入各类视频监控设备，实现跨地区、跨部门视频图像信息资源的整合共享和互联互通互控，为各能源企业可视化管理、两化深度融合提供基础服务和应用支撑。是在现有的IP视频监控解决方案基础上，将直观、先进、人性化的操作界面和增强的功能融入平台之中，使其成为一个真正的综合性系统运行平台。使得平台操作人员方便而有效地管理成千上万台摄像机，从而大幅度降低了运营成本。
在视频监控方面出于安全性的考虑十分注重底层编解码，尤其在大型视频监控平台应用的稳定性首先基于系统核心架构。因此，将网络视频管理平台的开发重点从底层核心层面到应用层面，都做出了严密架构。同时，这也是目前大多数平台厂商开发的重要方向，即从原先只是管理视频，发展为能够即时掌握信息、且可进行事前预防的更高阶的安防系统。
在操作层面，提供的是人性化的操作界面，尽可能让使用者根据指引很容易上手；此外，在权限管理方面，管理平台可以为指定的摄像机专门分配用户，且能够对每个摄像机进行权限划分，同时还可以设定摄像机本身的操作权限，这样就能够方便用户对摄像机进行全面化的管理。
4.2 软件特点
稳定性：
基于H.265自主研发的编解码，在不降低图像质量与帧率的情况下同时显示多图像。它能在网络上使用视频传输速度达到最快并尽可能地节省带宽。单系统客户端支持32高清视频同时解码。
对H.265编解码技术和SSD存储技术的研发投入，强大的可靠性与安全性7*24小时的运转，主备服务器的运行能最大程度的保证你的宝贵的视频证据，所有视频数据都经过了加密处理。
用户可以选择有意义的事件或是使用移动帧测进行存储从而达到最大性能地使用存储空间目的，更能提高录像存储的稳定。
安全性：
为保证系统使用的安全与稳定，对数据调用进行严格的授权和分级权限设定。对监控中心、分控中心、工作站等处在不同位置的查看端在系统平台软件中进行严格的权限设定。系统采用了严格的用户权限设定。按照角色赋权的原则，通过角色划分的方法使用户对设备的 调度权限被严格设定。不同角色按照设定使用系统的指定调度模块。不同角色拥有对调度模块的不同操作权限。
对用户登录的物理位置，以及用户口令、登录的频度进行严格验证，保证授权用户的使 用，防止非法调用。脸部识别与脸部马赛克能够让管理视频时过滤私人信息，只有拥有控有制权的人才能在输出视频时查看人脸，这样更能保证视频个人隐私。
视频监控管理平台采用以MS SQL Server数据库管理系统为基础的软件平台。视频文件是通过加密的私有格式文件，我们使用MS SQL Server数据库对录像文件地址索引，视频信息用数据表进行存储。这样即使有庞大的数据信息量，也能保证系统正常工作。
可扩展性：
开放的平台软件能支持数百种第三方摄像机和设备接入。支持ONVIF协议的各种网络连接分析与分析软件均可以接入。扩展第三方产品，使用第三方开发工具包，支持多种语言：NET，C++，Visual Basic，Web，等等。软件可以与第三方系统相融合，可以读取第三方系统的相关数据，也可以为第三方系统提供其需要的相关数据，提供SDK（二次开发包），具有开放式结构。
对前端图像设备具备兼容性，包括对模拟矩阵、视频编码器服务器、网络摄像机等数字图像设备的兼容；能够实现多种模式的图像采集、压缩、显示、报警联动、控制、远程存储回放、远程管理等；能够兼容的数字图像设备包括了国际主流品牌的数字图像设备。
平台软件可以接入基建现场管理平台软件系统和巡更系统，组成强大的智能化监控平台。在这个智能化监控平台上面，同时处理视频监控，门禁和巡更系统，以及其他报警信号。
易用性：
人性化的用户操作界面，采用友好的提示，让用户的操作图形化更直观，即使是从未接触过的用户都能快速上手。软件使用界面良好，用户安装相应软件后就可进行实现监控，完 全智能控制，不用单独设置；系统建立基于C/S架构（即WEB）的组网技术，可以方便灵活的使用。集中系统与远程访问，通过主服务器接入许可证，用户，数据库存，摄像机信息，并提供集中式管理与操作。基于事件与动作的监控多种事件通知级别，运动增强检测，录相时间表选项等，能有效地提升监控体验。
4.3 软件结构

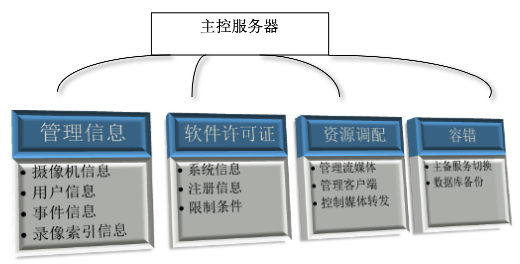

主控服务器：
系统采用数据库和组播技术，允许多用户的大规模并发访问。同时系统平台软件采用了多线程的设计方法。在相应的硬件平台支撑下，软件的用户数目不受限制，对大规模用户的访问有非常强大的支撑能力，完全可以满足用户扩容的需要。目前系统支持一百多家国际品牌网络摄像机和视频编码器服务器及部分DVR产品。管理服务模块是系统的核心，是整个系统的主服务器，桥接了其他的各个服务模块。主要用于管理系统平台所有的设备和与其它的管理服务器进行通讯和同步。

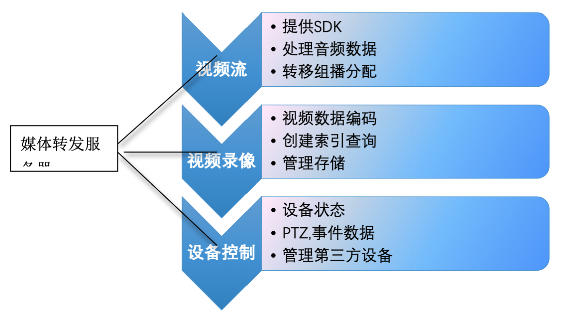

当多个客户端需要同时查看某监控点的相同画面时，势必会造成在一条通讯网络线路上的数据拥堵，严重浪费网络资源。监控平台软件可以在有限的带宽下，通过高效的流媒体转发和流媒体级联功能，保证音视频流稳定有效的传输，以及在不 同网段之间转发媒体数据，实现被转发媒体位置的透明性。当有多个客户端需要同时访问同一远程画面时，在转发服务与前端视频通道之间只占用一个通道带宽的网络资源，再由转发服务器将数据分发给多个客户端，解决了带宽、内外网和多用户访问的冲突，有效地利用 网络带宽。流媒体服务器支持视音频流的转发，当有多个局域网客户端需要同时访问同一远程画面时，可以通过流媒体服务器进行转发，在转发服务与前端视频通道之间只占用一个通道带宽的网络资源，再由转发服务器将数据分发给多个客户端。

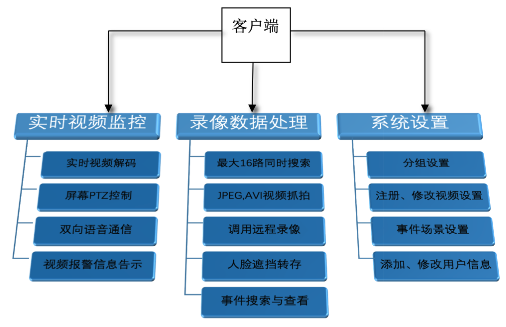

客户端：

客户端模块是最终呈现在用户面前，供用户操作使用的模块，客户端通过与各个服务组件进行通讯，用于实时显示视频和回放录像、控制云台镜头动作、控制报警输入输出等监控操作，以及配置外部设备及用户权限等管理功能。客户端用户首先访问管理服务器，由管理 服务器完成用户认证，管理服务器可通知转发流媒体服务器发送单播或组播视频流给该用户，以实现实时显示。
电子地图：
支持JPEG、BMP格式位图的导入和显示，可导入电厂的平面图，在平面图上添加关联设备，并在电子地图上实现远程设备控制，报警图标闪烁等功能；也可导入电厂的多级地图，并在多级地图上添加监控点位，使监控更符合工作人员的习惯，支持多级电子地图导入和添加，以及摄像机物理方位对应地图位置的设定，这样在客户端上可以直观看到当前摄像机以及直接点击进行操作。同时支持摄像机快速导航设定，在客户端直接点击某个摄像头的标 记，能自动而快速地切换到该摄像机所在的电子地图上。
大屏图像显示和控制：
通过工作站的HDMI高清输出（或者高清1路视频解码器）可以将数字视频信号直接输出到大屏上面，能够自动将报警通道优先输出。在监控中心的大屏上可以任意显示前端高清网络设备的图像，可以调用摄像机视频图像在大屏上进行切换显示，暂停和回放，以及数字放大等功能，操作方便灵活。主要功能：
实时观看

支持多种画面分割，最大支持64画面分割，通过客户端查看现场的一切情况，对所辖区域的任一摄像机进行控制，实现控制摄像机的上/下/左/右和镜头的变倍/聚焦，并对摄像机的预置位和巡航进行设置控制应具有唯一性和权限性。
多个摄像机的切换（按照事先编辑好的顺序），有多种语言可以选择，包括中文。
多画面分割功能，最多支持16路摄像机显示。
报警事件详细的信息显示。
分区域的摄像机菜单，方便工作人员快速操作摄像机

快速查找摄像机

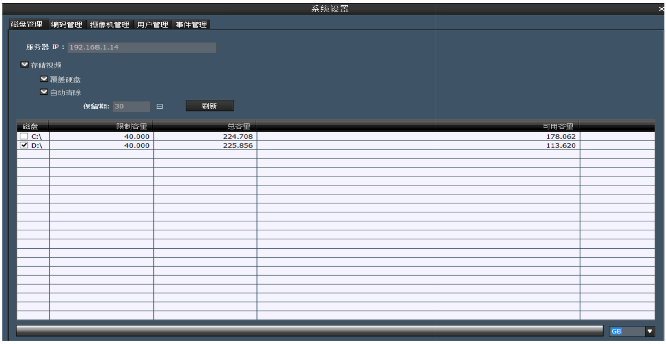

录像：录像储存

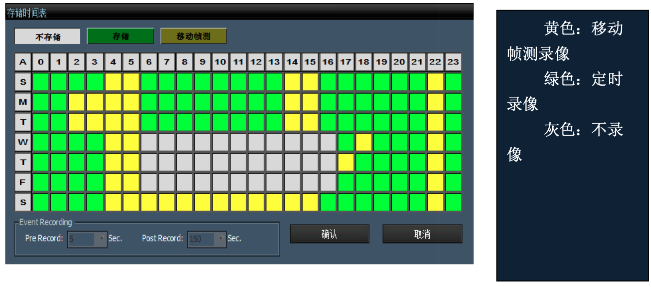

录像方式选择（每个摄像机）

多样化监控录像：提供24小时不间断录像，针对每个摄像机可自行定义录像 时间和录像启动方式，如定时录像、手动录像、影像移动侦测录像等。录像文件管理：
对已录制的影像，可提供搜寻、编辑、转存及删除功能。
可以选择任意摄像机进行图像回放，选择2倍，4倍，8倍速率回放。录像资料下载，录像资料转存成普通播放器可以观看的格式。

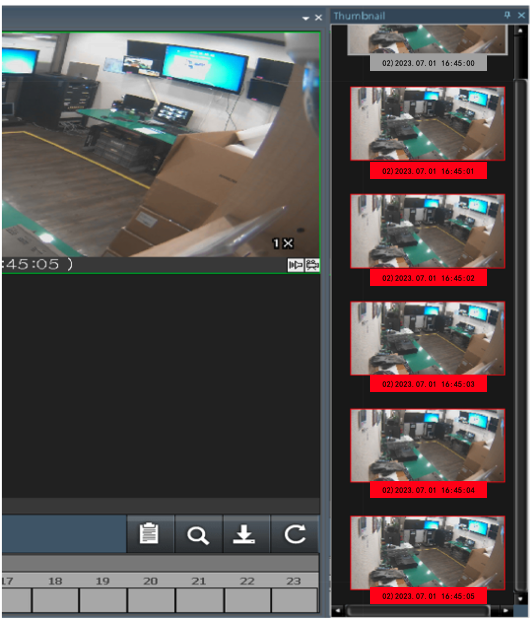

录像回放屏幕缩略图

缩略窗口（在一个搜索窗口里）：缩略图能有效地看到每一秒（每一秒的第一帧）的图像。它能还原第分钟被丢掉的图像。当你选择其它摄像机时，它一样能恢复。如果你点击一个缩略图时，它会显示暂停。如果你想选择你前一个时间点，双击缩略图。一定时间间隔的缩略图功能使得可以细分时间以识别事件发生时的确切时刻，对庞大存档中的视频进行搜索可以在几秒钟内完成，可以让用户自行设置不同的时间段（如按1小时、几分钟，甚至几秒钟）来对录像资料进行搜索，大大减轻了工作人员的操作难度，提高工作人员的管理效率。
在主界面可以实时回放10分钟以内的录像资料，方便操作人员的使用。
不同的摄像机&不同的时间单独回放
在多路视频同时播放的同时，软件支持单独处理每一路独立的视频，相互之间不受任何影响。这样方便用户对几个不同时间段的录像和多个摄像机同时进行查询。节省工作人员的查询时间。
录像转存
录像转存，当需要将视频将专有的视频格式转换成AVI视频文件格式。录像转存文件搜索及回放。
双向语音对讲：
对于在前端安装有话筒和音箱的摄像机监控点，可实现实时与监控中心操作人员进行双向语音对讲，以便快速沟通，及时处理发生的事件。
事件查看：
系统提供强大的日志（包括系统日志、用户日志、报警日志）的存储和检索功能。服务器区分日志类型、时间、触发信息等类别自动生成日志，完整地记录系统事件、报警消息、操 作员登陆系统后的各项操作等。所有采集端与客户端生成的日志自动发送到信息管理数据库中心保存。
报警联动功能
报警及联动控制：通过报警输入接口盒，当发生报警时，可联动多个设备协同工作。当监视点发生报警时，系统自动启动各种对应的联动设备，并将视频切换到相应的摄像机。监控中心可弹出报警信息，并有声音报警和短消息提示。
多屏显示
多屏显示功能，实现在一台客户端计算机多个屏幕上分别独立显示软件。
轮巡显示
系统定时自动巡检和人工自动巡检两种方式。人工自动巡检优先级别高于系统定时自动巡检，定时自动巡检功能和人工自动巡检功能由报警与监控系统各级监控中心实施。
数字变倍
电子变倍控制可以更清楚的看清监控对象的细节

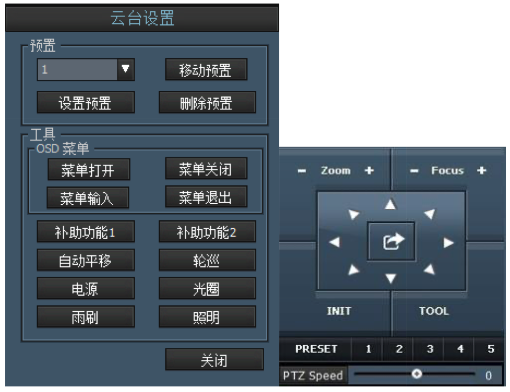

PTZ云台控制

直接在视频图像上对摄像机的云台、一体化球机等设备实现远程控制：镜头变倍、调焦、云台转动（上下左右、定位预置点、巡航、调节速度、步进控制）等，操作方便，直观。
电子地图功能
电子地图设置，多层地图，平面图的输入，摄像机点位的布置，报警点的布置，发生报警时，弹出哪几个摄像机的图像，以及声光报警。
电子地图上非常方便观看摄像机和门禁系统相关情况。
